针型阀-内螺纹-焊接式-10000PSI-高温

针型阀原理：

针型阀针型阀阀芯就是一个很尖的圆锥体，好象针一样插入阀座，由此得名。针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封。针型阀形与压力表配合使用。

针型阀优点：

具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。

针型阀技术参数：

工作压力：

标准系列工作压力可达6000PSI，高压系列可达10000PSI。

◎ 工作温度：

PTFE 填料：-54 °C 至 232°C (-65°F 至 450°F)。

石墨填料：-54° C 至 649°C (-65°F 至 1200°F)。

◎ 可靠的阀帽连体结构可防止阀门意外的拆卸。

◎ 阀杆螺纹的润滑脂与系统介质隔离。

◎ 阀门在全开位置具有背密封功能。

◎ 可面板安装。

◎ 非旋转阀尖。

◎ 出厂压力测试。

◎ 每只阀门在出厂前均以额定工作压力的氮气进行密封测试。

针型阀产品介绍 :

两截阀杆设计．上阀杆螺纹经特殊更化处理．下阀杆表面抛光更化．

下阀杆上下运动代替旋转升降，极大地减少了每个行程的总磨擦面积．

非旋转的下阀杆避免了阀尖与阀座在阀门关紧过程中因挤压旋转而刮伤。

上阀杆螺纹的润滑脂与介质隔离．

阀门在全开位置具有背密封功能。

针型阀特性：

冷拔四方棒或锻造阀体．

2 阀体材料： 316 、 316L 、 304 、 321 不锈钢， F91 ，双相钢 2205 ．钛，蒙乃尔，哈氏合金及黄铜可供选择

3 ．密封材料：与阀体一样或司太立合金．

4 ．阀尖类型：梯型、球型、调节型和软阀尖可供选择。

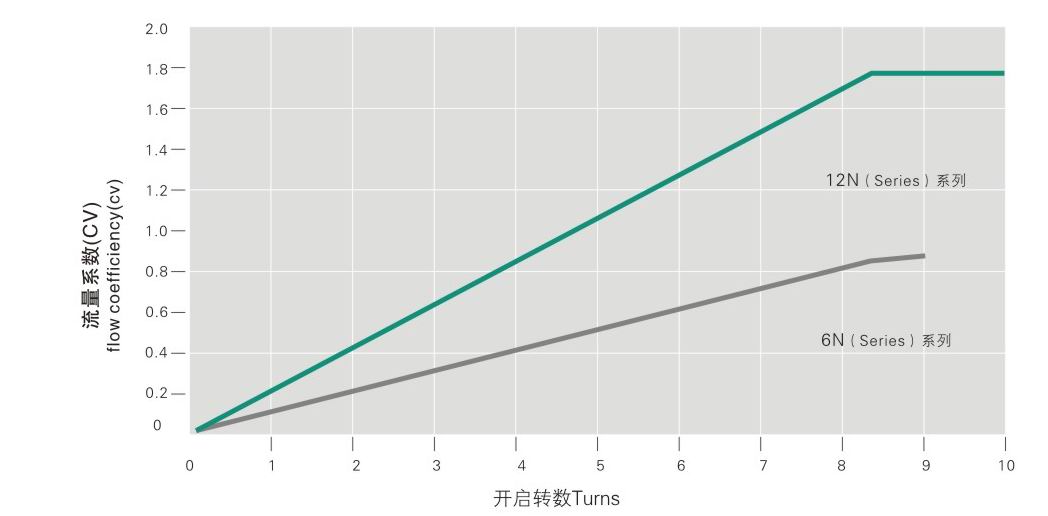

针型阀流量系数图：

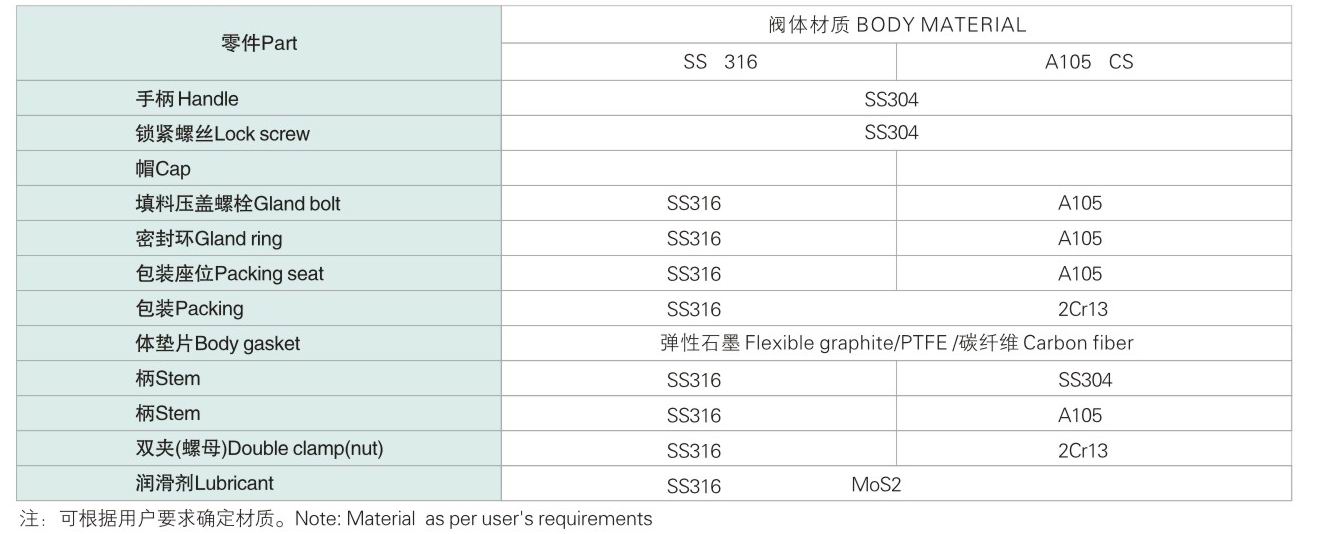

针型阀主要零件、材料表：
