三阀组-截止阀-平衡阀-变压器-不锈钢

三阀组是由三个互相沟通的三个阀组成。根据每个阀在系统中所起的作用可分为：左边为高压阀，右边为低压阀，中间为平衡阀。三阀组与差变送器配套使用,作用是将正、负压测量室与引压点导通或断开；或将正负压测量室断开或导通。

三阀组结构原理:

三阀组由阀体、二个截止阀及一个平衡阀组成。差压变送器投入运行时的操作程序：首先，打开差压变送器上两个排污阀，而后打开平衡阀，再慢慢打开二个截止阀，将导压管内的空气或污物排除掉,关闭二个排污阀，再关闭平衡阀，变送器即可投入运行。差压变送器零点在线校验操作程序：先打开平衡阀，关闭二个截止阀，即可对变送器进行零点校验。

三阀组作用：

在使用差压变送器时一般都配三阀组， 调零时，将平衡阀打开，进气关闭，可保护变送器膜片（特别是为差压的）及保证调零正常进行；正常使用时，进气阀开，平衡阀关。

三阀组技术参数：

工作压力：

不锈钢：414 bar (6000 psig)。

合金 C-276：414 bar (6000 psig)。

合金 400：345 bar (5000 psig)。

工作温度：

PTFE 填料：-54°C 至 232°C (-65°F 至 450°F)。

石墨填料：-54°C 至 649°C (-65°F 至 1200°F)。

内通径：0.157 in. (4.0 mm)，CV：0.35。

上阀杆螺纹的润滑脂与系统介质隔离。

非旋转阀尖减少阀座和阀头之间的咬合。

阀门在全开位置具有背密封功能。

手柄采用两端螺钉锁紧，稳固 。

出厂压力测试。

每个阀门均以工作压力的氮气做密封性测试。合金C-276 钛，及其它特殊材料

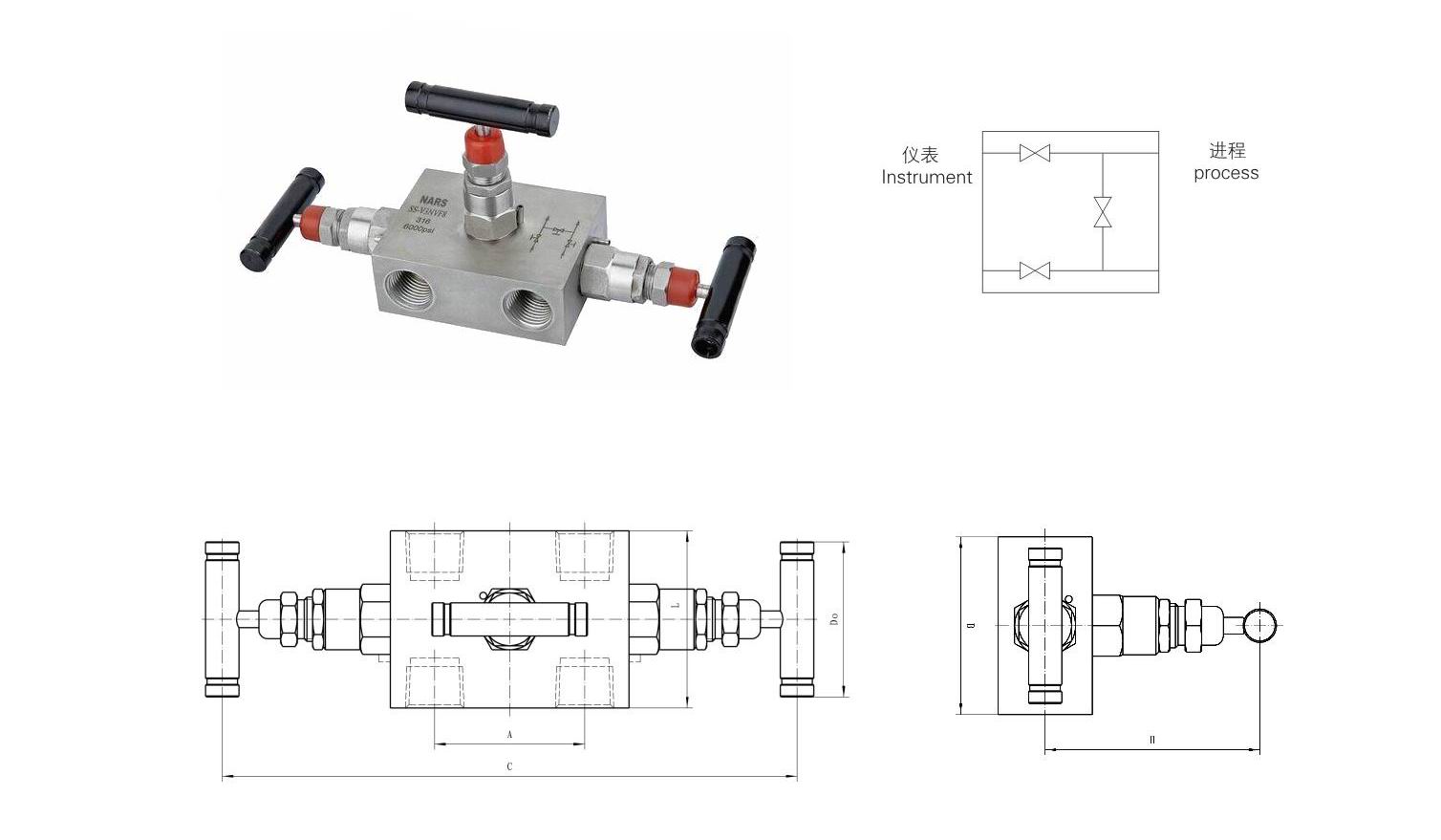

三阀组结构图：

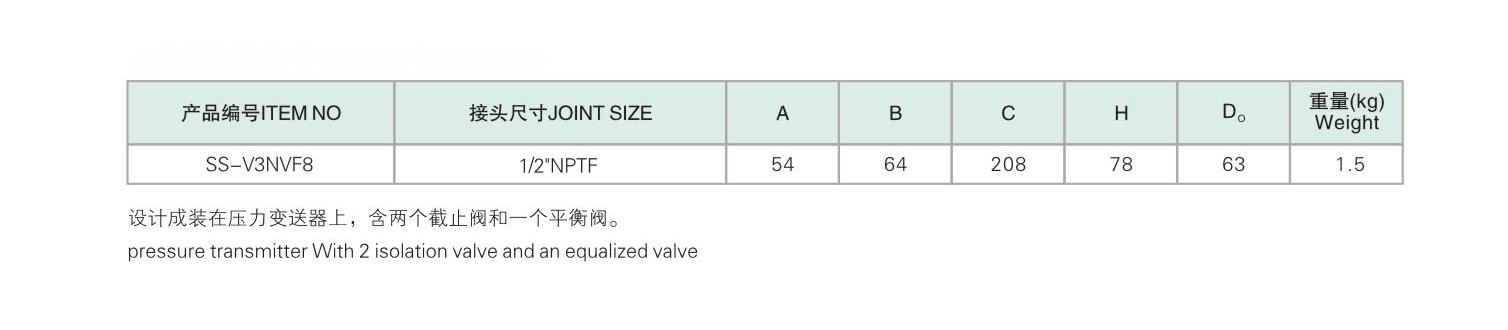

三阀组安装尺寸：
