内螺纹二阀组-不锈钢316-6000PSI

内螺纹二阀组阀组采用内螺纹连接，螺纹标准有NPT螺纹、G螺纹、BSPT螺纹、RC螺纹等可根据现场螺纹标准选择。是与压力变送器或压力表配套使用。其作用是将差压变送器正、负压室与引压点导通或切断，或将正、负压室切断或导通。为仪表提供多通路，减少安装工作量，提高系统可靠性。

内螺纹二阀组结构特点：

一体式结构，安全可靠。

采用不锈钢销防止阀座因振动而脱落。

阀座与阀体间硬连接，提供可靠的零泄漏密封。

无毛刺的螺纹和内表面，减少泄露，并保证仪表的精确读数。

带防退螺钉的手柄，更好的传递力矩。

压紧螺母，用于推压填料，使之变形膨胀，与阀杆和阀座形成密封，有微漏时，也可作二次或多次调整。

阀杆采用滚制螺纹，提高螺纹表面硬度，使之更加耐磨，延长阀杆的使用寿命。

锁紧螺母，提供可靠的锁紧力，防止压紧螺母因振动松开，使填料失去密封功能。

金属垫圈，提供无旋转推力，减少因旋转摩擦带来的填料损坏。

下设计式PTFE/柔性石墨填料，防止介质进入腐蚀阀杆螺纹。

阀门全开时，阀杆背部锥面与阀座形成线性接触，提供阀杆辅助密封。

双相钢锥头，提供更高的硬度，避免锥头多次使用后产生损坏，尾部球头设计，提供无旋转推压，头部锥度设计，使之与阀体孔口形成线性密封，整体万向式偏摆设计，降低了其他零部件不同轴带来的密封隐患。

内螺纹二阀组设计特点：

阀尖采用锥面和后部球头设计，提供较小的开、关

力矩和较高使用寿命。

阀杆密封部位采用挤压加工，减少了与填料的摩擦，提高了阀杆与填料的使用寿命。

阀杆密封口采用自动定心设计，保证每次关断的阀尖密封线在同一位置。

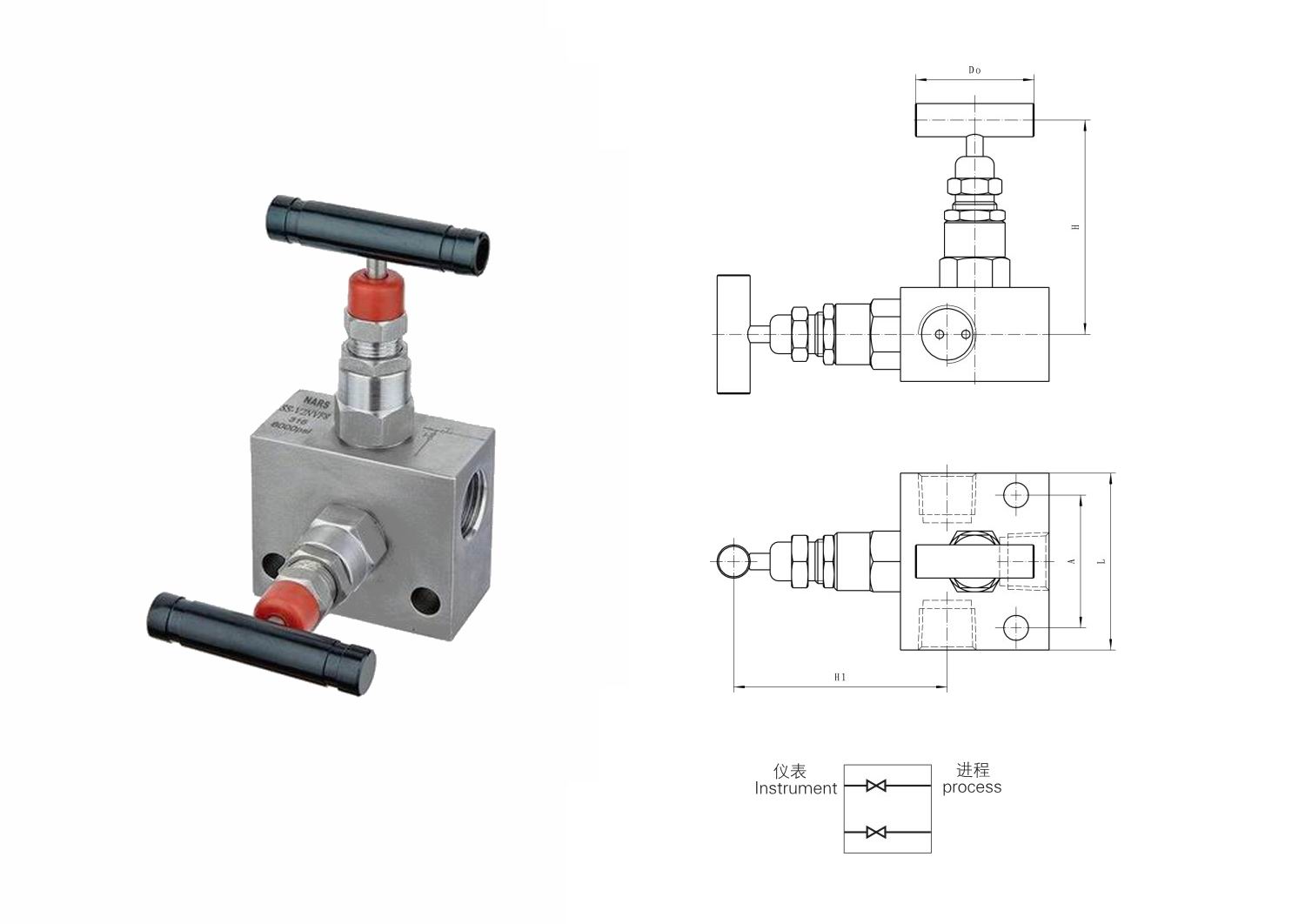

内螺纹二阀组结构图：

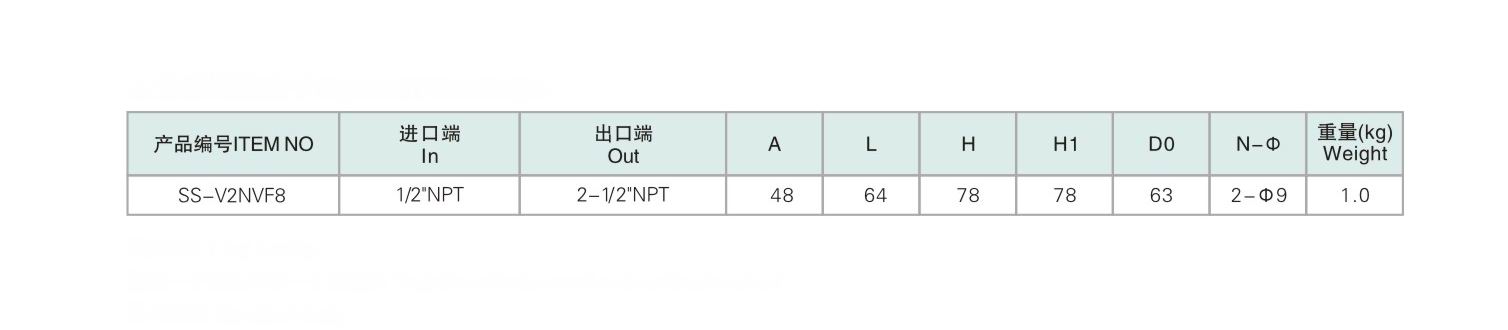

内螺纹二阀组安装尺寸：
