法兰三阀组-压力变送器-1/2-安装-尺寸

美国纳思品牌法兰三阀组是由三个互相沟通的三个阀组成。根据每个阀在系统中所起的作用可分为：左边为高压阀，右边为低压阀，中间为平衡阀。三阀组与差变送器配套使用,作用是将正、负压测量室与引压点导通或断开；或将正负压测量室断开或导通。

法兰三阀组开关顺序:

（1）检查各个仪表三阀组阀门、导压管、活接头等是否已连接牢固；

（2）检查二次阀和排污阀是否关闭，平衡阀是否关闭（三伐组）；

（3）稍开一次阀，然后检查导压管、阀门、活接头等，如果不漏就把一次阀全开；

（4）分别打开排污阀，进行排污后，关闭排污阀；

（5）拧松差压室丝堵，排除其中的空气；

（6）待导压管内充满凝结水后方可起动差压变送器；

（7）起动差压变送器，开正压仪表三阀组，关平衡阀，开负压阀。

法兰三阀组作用:

在流量传感器仪表接入工艺管道时要用三阀组作用是：

1、在管道由初始状态（空）加入介质时，传感器两侧压力会突然变化，压差增大，为避免，应先关闭传感器两侧的阀A、B，打开旁通阀C；

2、在介质充满管道，并趋近平稳、平衡后，逐渐打开A、B，使传感器两侧均匀施加压力；

3、后关闭阀C，传感器开始正常工作；

4、关闭顺序与上述情况相反。

此外，3阀组还有其它作用，如运行一段时间后清洗管道，传感器部分不受影响。

法兰三阀组使用注意事项：

1,不能让冷凝或间隔管的压力损失；

2,不能使用测量元件的单向压力或热量；

开启和关闭三阀组的时候，应该按照顺序来进行进行操作，首先打开正压阀,关闭平衡阀,然后打开吸入阀。三阀组停止顺序是相反的,首先关闭吸入阀,打开平衡阀,关闭正压阀。

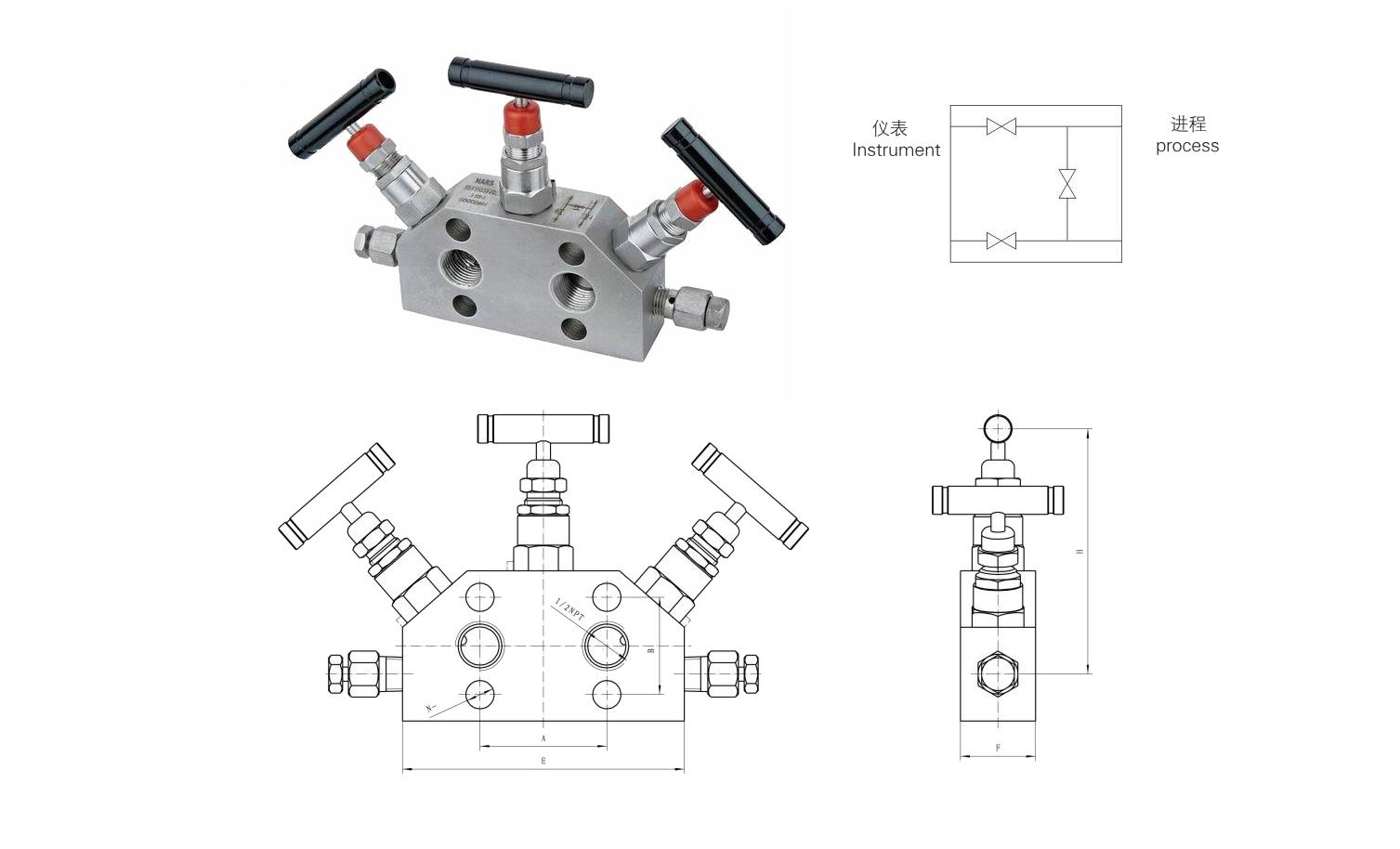

法兰三阀组结构图:

法兰三阀组连接尺寸:
