进口止回阀按结构分类分为哪几类?
发布时间:2021-08-23 13:45:09

进口止回阀的结构分类和相应的安装方法,止回阀有很多种,摘要:根据常用进口止回阀品牌的结构分类和相应的安装方法,进行了详细的描述,有助于让大家了解各种结构的止回阀,有助于选择和安装。


  结合项目主要指定进口止回阀品牌的产品结构分类,说明止回阀的分类和安装方法。

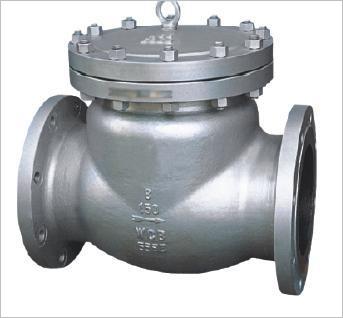

  I.旋启式止回阀。

  进口旋启式止回阀的阀瓣为圆盘形,绕阀座通道的旋转轴旋转。因为阀门的内部通道是流线型的,所以流动阻力小于提升止回阀。适用于流量小、流量变化不频繁的大直径场合,但不适用于脉动流,其密封性能不如升降式止回阀。旋启式止回阀分为三种类型:单瓣型、双瓣型和半瓣型。这三种类型主要根据阀门直径来划分,以防止介质停止流动或倒流时液压冲击减弱。主要型号是H44。

  旋启式止回阀的安装位置没有适当的限制,通常安装在水平管道上,但也可以安装在垂直管道或倾倒管道上。

  二.提升止回阀。

  进口升降式止回阀,其阀瓣沿阀体垂直中心线滑动,只能安装在水平管道上,高压小直径止回阀上的阀瓣可以是球形。升降式止回阀的阀体形状与截止阀(可与截止阀一起使用)相同,因此其流体阻力系数较大。其结构与截止阀相似,阀体和阀瓣与截止阀相同。阀盘的上部和阀盖的下部设有导向套,导向套可以在阀灯的导向套内自由升降。当介质平行流动时,阀瓣在介质的推力作用下开启,当介质停止流动时,阀瓣自行落在阀座上,从而防止介质倒流。直通提升止回阀的介质进出口通道方向与阀座通道方向垂直;垂直提升止回阀的介质进出口通道方向与阀座方向相同,其流动阻力小于直通止回阀。

  直通提升止回阀应该安装在水平管道上,而垂直提升止回阀和底阀一般安装在垂直管道上,介质从下往上流动。这是最常用的进口止回阀。

  3.阀瓣止回阀:一种止回阀,其阀瓣围绕阀座上的销钉旋转。碟式止回阀结构简单,只能安装在水平管道上,密封性能差。这是价格最低的进口止回阀类型。

  4.管道止回阀:阀瓣沿阀体中心线滑动的阀门。管道止回阀是一种新型阀门,由于其体积小、重量轻、加工工艺好,是止回阀的发展方向之一。但流体阻力系数略大于旋启式止回阀。

  5.压缩止回阀:该阀用作切断锅炉给水和蒸汽的阀门。具有提升止回阀、截止阀或角阀的综合功能。

  不及物动词有些止回阀不适合泵出口安装,如底阀、弹簧式、Y型等。

  底阀一般安装在泵送管道上泵的底部出口,垂直安装。应考虑介质的腐蚀性。
