燃气电磁阀

安装、调试、操作：

1、装置的安装必须符合现场安全规程的相关规定。

2、在安装电磁阀前，管道必须清洗干净，必要时阀前须装100目的过滤器。

3、安装时须线圈竖直向上，介质流通方向应与阀体上箭头指示方向一致。

4、不能将电磁阀安装在管道低凹处，以免因蒸汽冷凝水、杂质等沉积在阀内而妨碍正常工作。

5、在管道刚性不足的情况下，建议把阀前后管子用支架固定，以防电磁阀工作时引起振动。

6、连续性生产部门为在电磁阀清洗和检修期间仍确保生产正常进行，建议电磁阀前、后必须装手动阀和采用旁路阀。注意：旁路阀平时要常闭。

7、电磁阀安装完成后，检查管路和电路连接无误，开通管路介质和电路，试动作数次，确认正常后方可投入正式使用。

产品资料下载

燃气电磁阀-常开-长期打开状态

燃气电磁阀工作原理：

当线圈通电时，先导孔关闭，阀上腔由活塞节流孔增压和复位弹簧的推力，电磁阀关闭。当线圈断电时，先导阀芯靠弹簧复位，先导孔打开，阀上腔卸压，活塞靠下腔介质压力推动，电磁阀打开。

燃气电磁阀技术参数：

产品通径：DN1MM-DN600MM / 适应介质：天然气、氢气、煤气、液化气、瓦斯等

原理结构：分布活塞式、一步活塞式 / 工作压力：0-100mpa

控制方式：常闭 / 公称压力：PN16-PN1000

连接方式：法兰、内螺纹、焊接 / 关闭时间：根据口径决定/ 泄漏量：零泄漏

环境温度：-50~+150℃ / 介质温度：-30~+80℃电源电压：DC24V、AC220V等

电压公差：-15%~+10%阀体材质：铸钢、不锈钢 / 金属内件：不锈钢304

密封材质：氟橡胶 / 操作系数：通电型 / 防爆类型：隔爆型 / 防爆等级：Exd II CT5

外壳防护等级：IP65、IP67可选 / 接线方式：防爆铁罩三芯双护套电缆（引线式、封闭式）

出线长度：1.5米、可根据客户要求定制

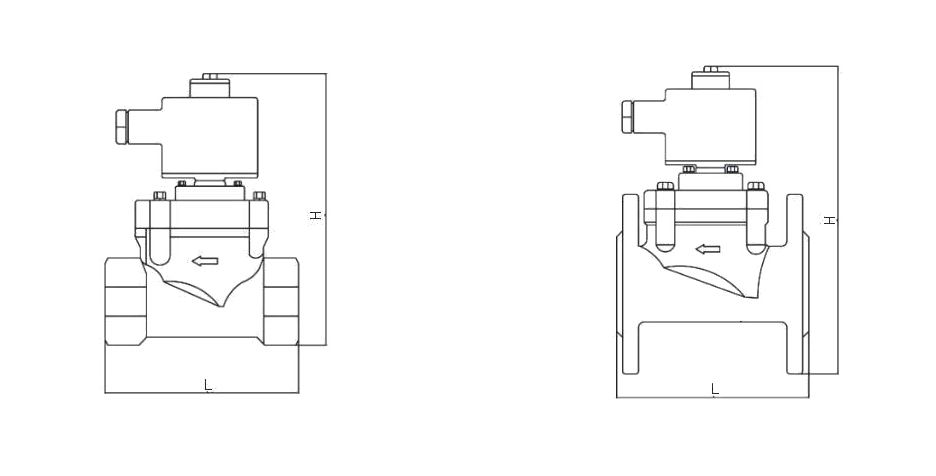

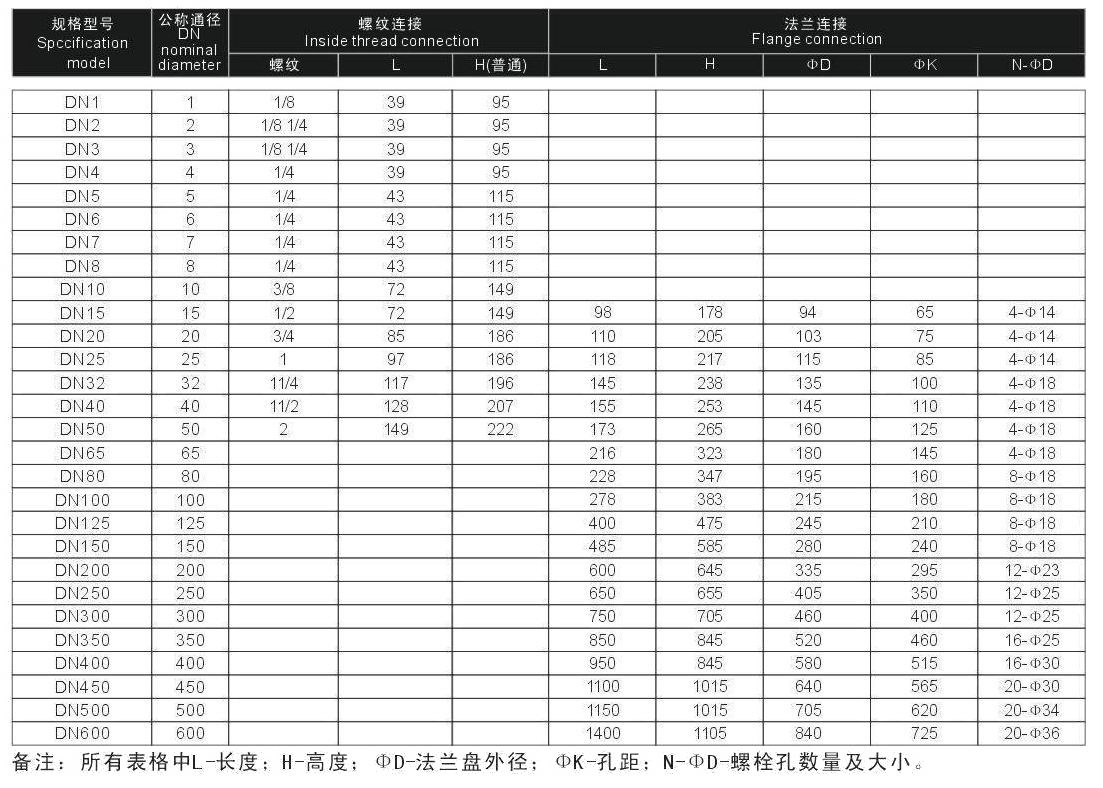

燃气电磁阀安装尺寸：

33-34 - 副本.jpg

燃气电磁阀安装：

1. 安装单位应具备相应资质并按相关的燃气管道施工规范安装。

2. 应按阀体标明的气流方向安装，阀体线圈不得倒立，允许水平和垂直安装。

3. 管道吹扫时，建议将燃气电磁阀隔离，以免管内杂物损坏阀门密封材料。

4. 管道在进行试压检测密封性能前，应先使燃气电磁阀处开阀状态。
