紧急切断电磁阀-常开型-燃气专用

紧急切断电磁阀结构原理：

在平常工作中阀门处于常开状态，线圈处于断电状态，不消耗电能，当泄露发生时，报警器向线圈输入电源，动铁芯吸合，连杆失去支撑，在弹簧和活塞重力的作用下，快速关闭主阀口，切断燃气源，并进入自锁状态。

此时撤去电源，阀门仍处于关闭状态，不会自动打开。当工作人员处理完事故，拧开防护罩，线圈无电后，需要人工将拉杆拉起，恢复正常供气。

紧急切断电磁阀技术参数：

产品通径：DN15MM-DN600MM  /  适应介质：天然气、氢气、煤气、液化气、瓦斯等

原理结构：分布活塞式、一步活塞式 / 工作压力：0-0.1mpa、0-0.4mpa、0-0.6mpa

控制方式：常开（手动复位，24小时通电） / 公称压力：PN16

连接方式：法兰、内螺纹、焊接 / 关闭时间：0.1秒 / 泄漏量 ：零泄漏

打开方式：手动复位 / 环境温度：-50~+150℃ / 介质温度：-30~+80℃

电源电压：DC24V、AC220V等 / 电压公差：-15%~+10%

阀体材质：铸钢、不锈钢、铝合金 / 金属内件：不锈钢304 / 开闭方向：上下

密封材质：氟橡胶 / 操作系数：通电型 / 防爆类型：隔爆型 / 防爆等级：Exd II CT5

外壳防护等级：IP65、IP67可选 / 接线方式：防爆铁罩三芯双护套电缆（引线式、封闭式）

出线长度：1.5米、可根据客户要求定制

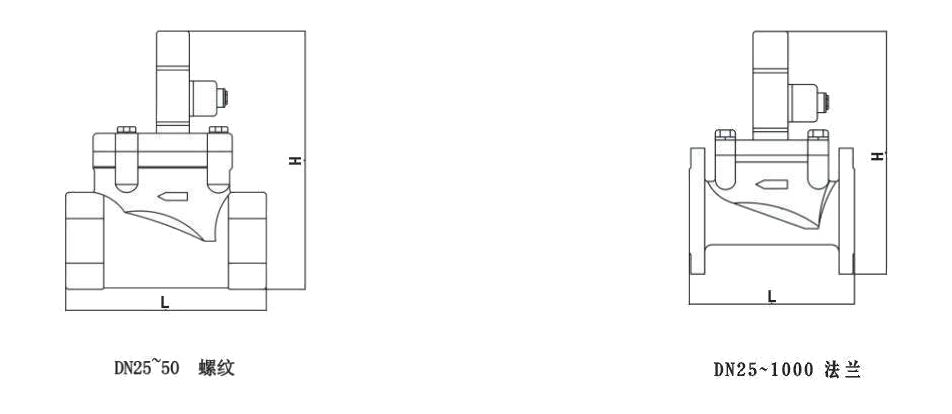

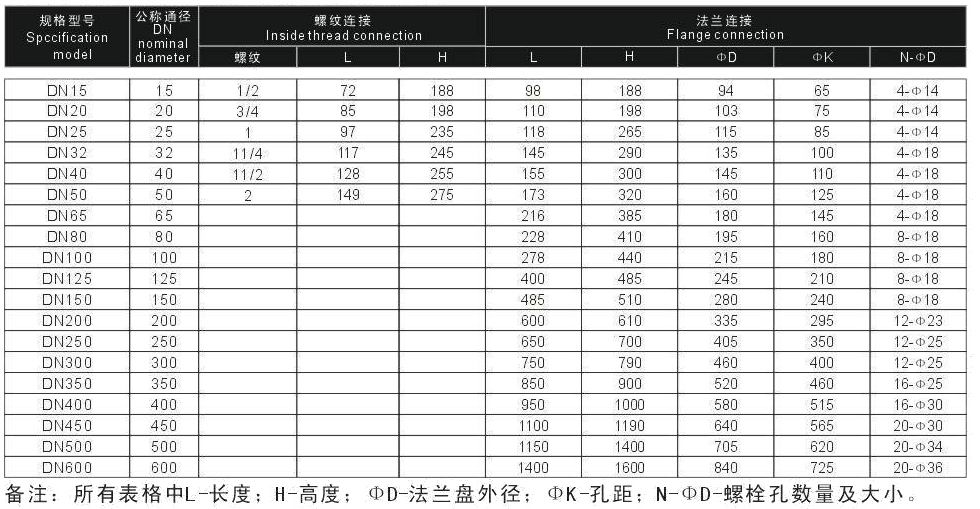

紧急切断电磁阀安装尺寸：

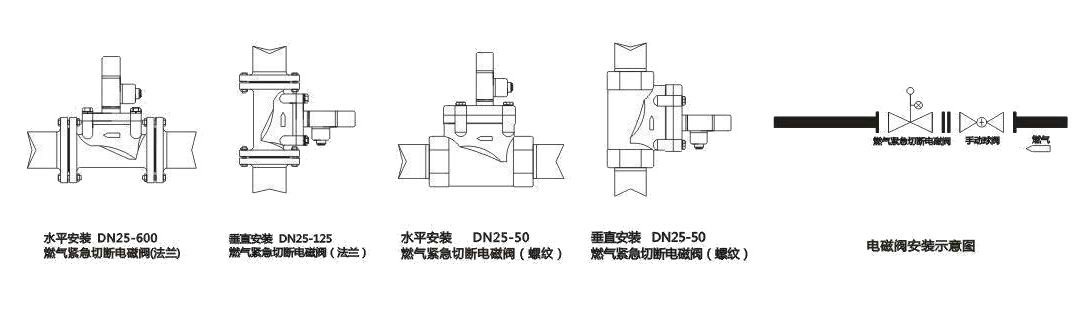

紧急切断电磁阀安装示意图：
