Y型止回阀

Y型止回阀-口径-压力-温度-材质

用途：防止介质倒流

驱动方式：自动介质温度：85℃ 工作压差：0

适用介质：蒸汽压力环境：常压型号：NARSF250

公称压力：PN55 介质温度：-10℃ — +120℃

连接形式：内螺纹式 (BSP、BSPT、NPT、G)

阀体材质：CF8/CF8M 密封材质：PTFE 外型尺寸：详看图纸

产品资料下载

Y型止回阀-不锈钢-内螺纹-逆止阀

Y型止回阀原理作用：

介质按照阀体上箭头指定方向流入，当流动压力超过止回阀的开启压力时，阀瓣在流体的作用下被顶开，弹簧进行压缩，从而接通管道介质的流通，当液体无压时，弹簧进行缓冲复位将阀瓣压下，封闭液体倒流。

Y型止回阀结构：

Y型止回阀阀体是Y形状，通道Y型交叉点制成斜面结构。阀体两端面用管螺纹连接，阀盖内设有连体导向管，阀盖与阀体之间是用密封垫来实现密封。阀瓣与阀盖之间用弹簧结构实现密封复位，更低的阀门开启压力。防止了密封圈发生冷流现象，增大了流体的流通面积。

Y型止回阀主要特点：

多种螺纹端供选择

旋启式阀瓣

采用脱蜡精密铸造

Y型止回阀结构图：

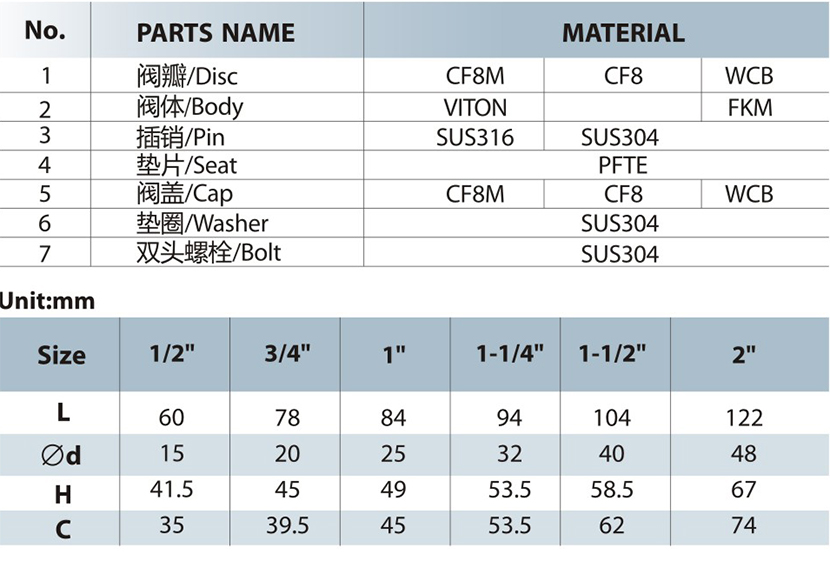

Y型止回阀主要特点材料表、尺寸表：

Y型止回阀标准：

设计标准：ASME B16.34

壁厚标准：ASME B16.34

螺纹标准：ASME B1.20.1,BS21

DIN 2999/259,ISO 228/1

JIS B 0203,ISO 7/1

检测标准：MSS SP-110，EN 12266
