电动卡箍球阀|精密检验流程|严格品质管理

电动卡箍球阀概述：

电动卡箍球阀经过精密检验流程和严格品质管理，采用内外抛光和灭菌处理。采用卡箍快装式连接，全包的F4密封，没有死角方便拆卸、清洗、维修，其中三通卫生级球阀适用于卫生级管路介质换向、分流、合流、混流。配气动执行器、电动执行器实现自动化控制。

电动卫生级球阀是由卫生级球阀与电动执行器配套组成，一般采用快装接头的卡箍连接方式，顾也被称为电动快装球阀。电动卫生级球阀符合食品级卫生标准，阀门组件均采用不锈钢精制而成，流道内壁经过精密抛光和除菌处理，以及严格的检验流程，可适用于食品、饮料、制药等管路系统中做通断或流量控制使用。电动卫生级球阀两端的快装连接方式特别易于拆卸、清洗以及维修，并且密封圈采用全封闭形式，没有任何死角且容易清洗，能够保证管道卫生及保持流体畅通无阻。

电动卡箍球阀优点：

1，精密加工锻打，表面光滑无死角，无缝、自动排空，耐腐蚀耐高温；

2，电动快装球阀外形美观，质感性能强，加工均经过精密抛光和灭菌处理；

3，阀体采用不锈钢SUS304、316L及更高等级材质制作，保证卫生标准。

4，电动快装球阀连接方便，两端为卡箍连接，易于拆卸、清洗、维修以及更换。

电动卡箍球阀技术参数：

公称通径 DN08～DN100(mm)

公称压力 PN1.0MPa

结构形式 一体式

阀座密封 聚四氟乙烯(PTFE)≤180℃

链接方式 卡箍快装式、焊接式、螺纹式

阀体材质 不锈钢304、316、316L

球芯材质 不锈钢304、316、316L

使用电压 DC-12V, 24V; AC-24V, 110V, 220V, 380V

适用介质 酒类、食品、生物工程、制药、饮料、乳品等

控制方式 切断式（开关控制）、智能调节型（4-20mA信号）

电动卡箍球阀用途：

电动卫生级球阀具有良好的耐蚀性、耐热性等特点，完全按照高规格的制造标准，是工业用阀门无法替代的，并且球阀表面光滑确保清洁，无介质积存区域，不会产生潜在的污染，特别适合用于食品、药类、啤酒以及饮料等行业中的加工，以及对卫生等级要求很高的场所。

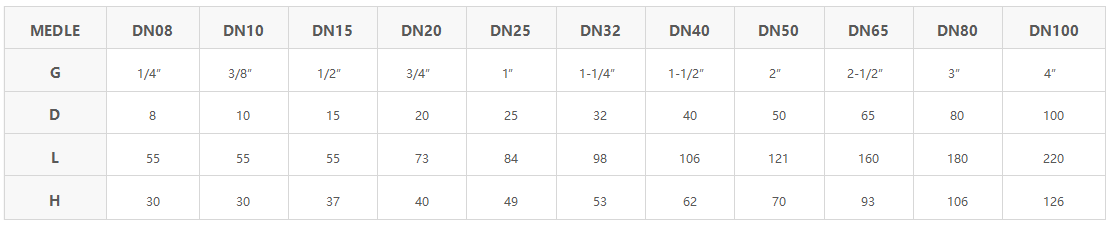

电动卡箍球阀外形尺寸：

结构长度及连接法兰尺寸可根据用户要求设计制造。

电动卡箍球阀执行器选项：

1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V（可选）

2、工作参数：介质类型、温度、压力

3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型（输入输出4-20mA）

4、其它配置：防爆型电动执行器，带手动装置（无电源的情况下可手动开关阀门）

电动卡箍球阀电动执行器参数：

电动执行机构有手动型（电动+手动）、开关型、调节型（伺服控制型）和智能型四种控制方式，可根据具体需求选择相应的种类及尺寸。

电动卡箍球阀电动执行器性能及特点：

优质铝合金压铸外壳，外观精巧，造型美观，最大扭矩4000Nm，防护等级可达IP68。整机经过2kgf/cm²密封性实验，可置于20m水深不渗漏。

阀门状态显示

简洁明了可清晰地显示阀门开启角度。镜片采用经过特殊强化处理的玻璃镜片，拒绝采用抗老化性差，受温度变化极易变形的塑料镜片。

导电塑料定位器

高品质导电塑料定位器，精度更高，寿命更长。

电气限位行程微调节装置

只需一只六角扳手，即可很方便地对执行机构的开向电气限位行程进行调整。同时独特的微量调节功能，使得电气限位行程的调整更加精准。

伺服控制器

独特的电子制动功能有效消除电机惯量，定位精确0.3%以上。输入、输出，电源三级光电隔离，搞干扰性能卓越，可控硅输出，动作时间快，频度可达1200次。

机械限位行程调节装置

不锈钢制作的机械行程限位螺栓和挡块可精确在调节执行机构至某一角度。为了方便调节，螺栓置于外部，每次调节后不锈钢螺母确保定位行程序终止。一般出厂时角度为0-90度，但也可以调节至任何角度。

电动卡箍球阀安装注意事项：

1、本品出厂前已经过全面调试，实际安装时，因阀门、联轴器等原因有可能不能满足您的使用要求，重新调试时请遵循产品说明书进行调试，如果还未解决请联系客服，将会安排技术工程师指导安装。

2、请严格按照说明书进行安装与调试，可参考安装接线图进行安装。

3、不可在未了解清楚安装与调试流程的情况下进行安装调试，避免造成不可逆电机损坏。

4、如果订购的是非防爆型执行器，请避开易燃易爆环境。

5、安装时请预留接线、手动操作等维修用空间
