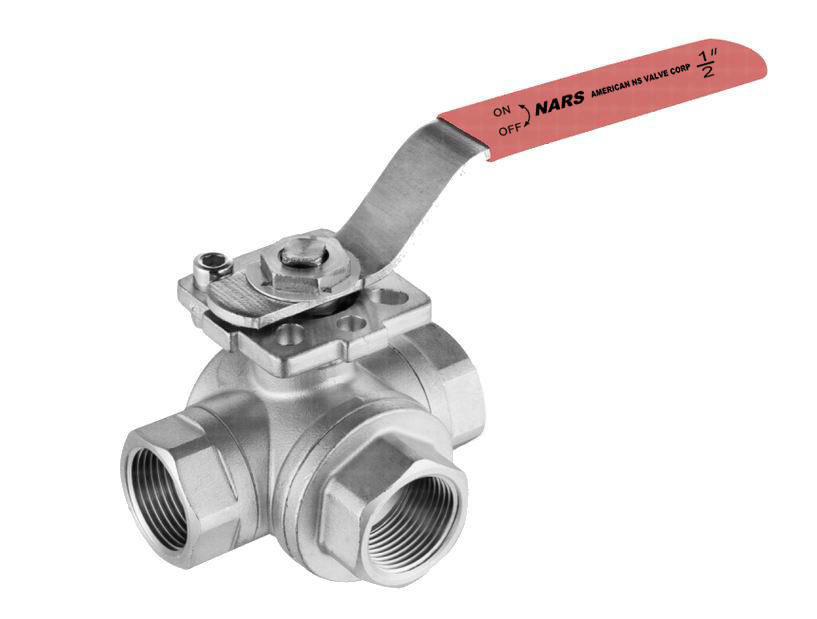

螺纹三通球阀-气动-电动-手动
材质:CF8M,CF8.WCB
结构:L型流道口/T型流道口
尺寸:螺纹1/2"-2"-法兰1/2"-8"
结构:L型流道口/T型流道口
连接方式:法兰、螺纹、焊接可选
操作方式:手动、气动、电动
适用温度范围:-20~85℃(PTFE)/-20~200℃(PPL)
产品资料下载螺纹三通球阀/两进一出/一进两出
螺纹三通球阀原理和作用:
螺纹三通球阀有ABC三个通口,内部结构分为T型和L型两种。
L型结构主要起到分配介质的作用,原理为一进一出,例如A通向B或者A通向C,只能够连接相互正交的两条管路。
T型结构分流合流和分流两种作用,合流T型结构为两个一个出口,这种结构一般应用于将两种不同的介质混合在一起的工况中,分流T型结构为一个两个出口,主要用于将同一种介质分流到两个管道或者两个储罐中。
螺纹三通球阀主要特点:
多种螺纹端供选择/硅溶胶精密铸造阀体/带有一个额外的第四个阀座可以达到零泄漏和较低的扭矩。
根据介质的温度有许多不同的阀座材料可供选择,标准配置为PTFE(-20℃~+85℃)还可以选择PPL(-20℃~+200℃)等密封材料。
高平台设计符合ISO 5211标准,并直接与阀体铸造为一体,可以直接安装气动执行器和电动执行器来达到远程PLC控制的功能,安装更加牢固。

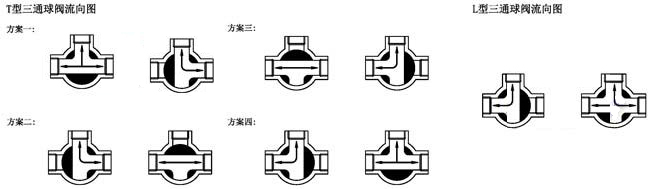

螺纹三通球阀流向图:

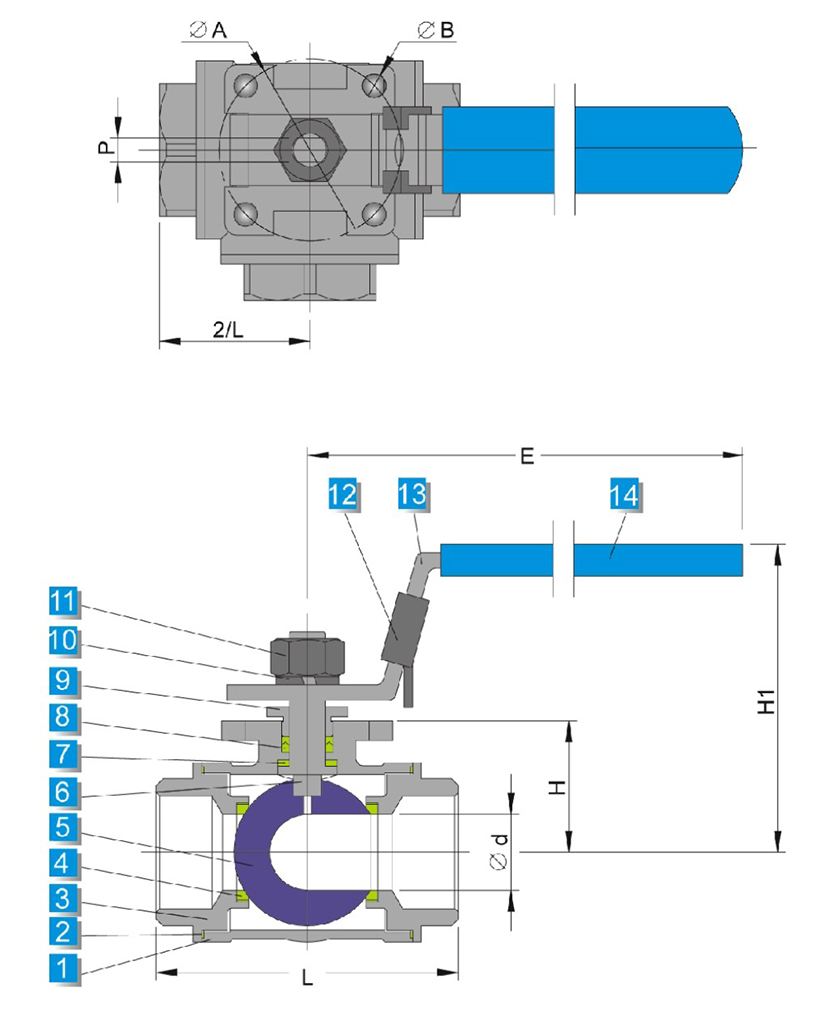

螺纹三通球阀结构图:

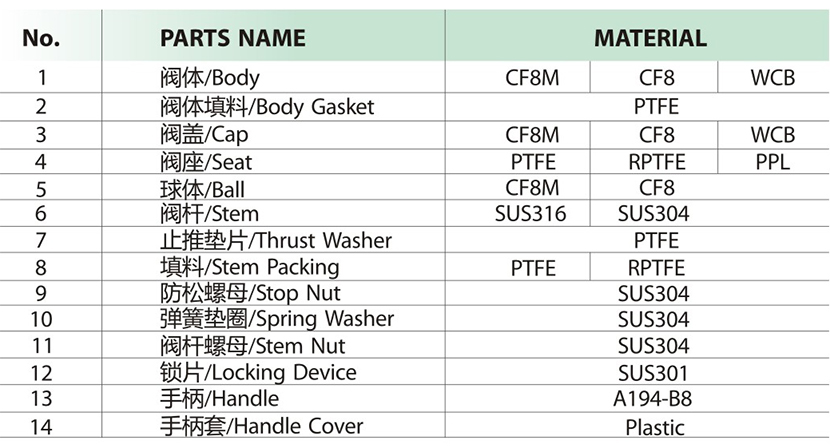

螺纹三通球阀零件材料表:

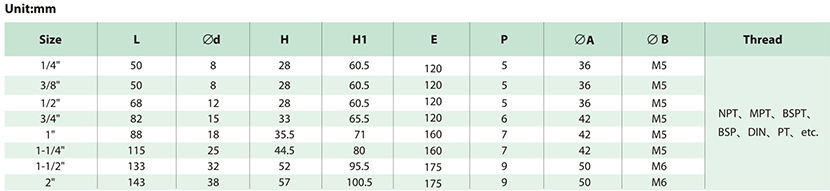

螺纹三通球阀尺寸表:
螺纹三通球阀应用领域:
螺纹三通球阀标准:
设计标准:ASME B16.34
壁厚标准:ASME B16.34
螺纹标准:ASME B1.20.1,BS21
DIN 2999/259,ISO 228/1
JIS B 0203,ISO 7/1
检测标准:MSS SP-110,EN 12266
以上是螺纹三通球阀的介绍,如果您阅读后还不是很了解这款产品,需要更详细的介绍或者技术资料图纸价格等,欢迎来电咨询我们,我们期待您的来电。
