电动双向球阀-用于氢能源

电动双向球阀能够实现两个方向上的流体流通，即可同时实现正向和反向的介质流动。通过电动执行器来驱动球体旋转，实现对介质流动方向的控制的阀门。它由电动执行器和球阀两部分组成。

1、电动执行器：电动执行器是电动双向球阀的动力源，它通常包括电动驱动装置、控制电路和位置反馈装置等。电动驱动装置可以是电机或电动液压执行器，控制电路用来控制电动执行器的运行状态和动作方向。位置反馈装置用来实时反馈球阀的开度或位置。

2、球阀：球阀是电动双向球阀的关键部分，它通常有一个球体和两个端口。球体在阀体内部有一个穿过的孔道，通过旋转球体来控制介质的流通方向。当球体转动时，其中一个端口与孔道对齐，介质可以流过，而另一个端口与孔道脱离对齐，阻止介质流动。

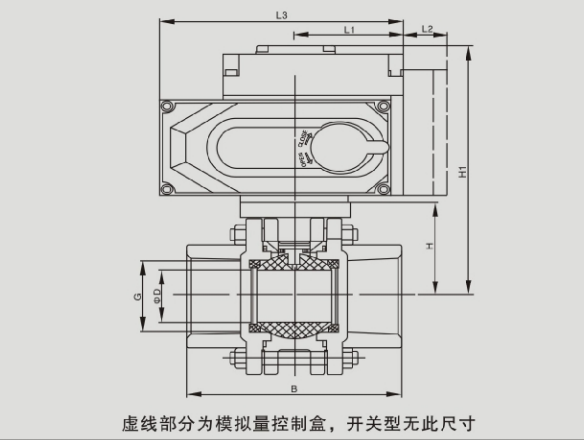

电动双向球阀结构图：

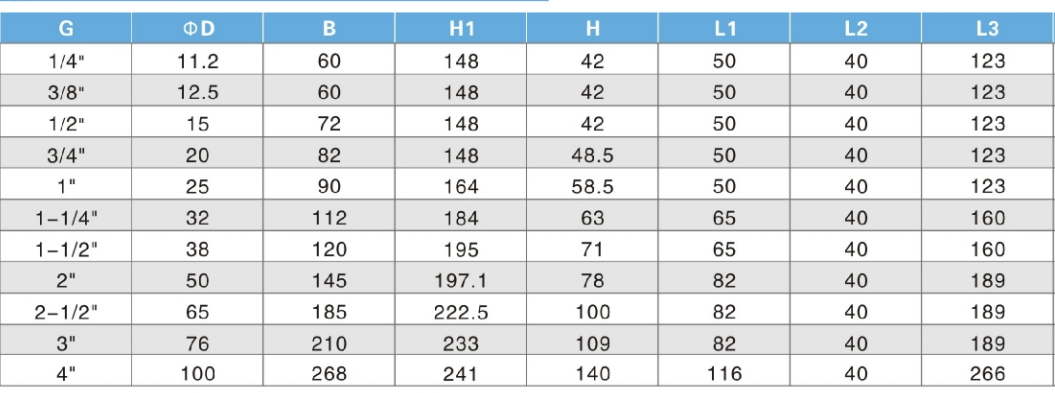

电动双向球阀连接尺寸：

电动双向球阀具有以下特点：

1. 自动操作：电动执行器，能够实现远程控制和自动化操作，无需人工干预，方便快捷。

2. 双向流通：能够实现两个方向上的流体流通，即可同时实现正向和反向的介质流动。

3. 良好的密封性：球体和阀座之间具有良好的密封性能，阀关闭时能够有效阻止介质泄漏。

4. 可调节流量：通过调整球阀的开度，可以实现流量的控制和调节。

5. 耐腐蚀性：球体和阀座材料选用耐腐蚀材料，能够适应各种腐蚀性介质的要求。

6. 安全可靠：电动执行器具有自我保护功能，过载保护、电流过大保护等，安全可靠运行。

电动双向球阀技术参数：

1. 阀体材质：通常有碳钢、不锈钢304、316等材质可选，根据介质性质选择合适的材质。

2. 阀门尺寸：表示阀门的通径大小，常见的尺寸有DN15-DN100等，根据工程需求选择。

3. 额定压力：表示阀门的额定工作压力，常见的额定压力有PN16、PN25、PN40等。

4. 密封结构：通常有软密封和金属密封两种结构，根据工况选择合适的密封结构。

5. 电动装置额定功率：表示电动装置的额定工作功率，根据阀门的尺寸和工作要求选择。

6. 控制方式：可以选择手动控制、信号控制或远程控制等方式进行操作。

7. 介质温度范围：表示阀门可承受的工作介质温度范围，根据工程需求选择。

8. 介质压力范围：表示阀门可承受的工作介质压力范围，根据需求选择合适的压力范围。

9. 阀门执行器类型：可以选择开关型，调节型、或者智能型。根据工作要求选择适合的。

10. 控制电源：可以选择交流电源或直流电源，根据现场电源情况选择合适的电源类型。

应用领域：电动双向球阀广泛应用于各种工业领域，如氢能源、石油、化工、冶金、电力、制药等。它可以用于控制各种介质的流动方向，如气体、液体和悬浮颗粒介质等。由于具备可靠性高、操作方便、响应迅速等优点，电动双向球阀在工业自动化控制系统中得到广泛应用。
