单作用拨叉式气动执行器

拨叉式气动执行器结合自身技术优势，保留了原产品优良的高性能构造和技术特点，是一款新型的具有良好性能的气动执行机构。

具有灵活的模块化组合设计，气动模块、液压模块、手动模块可根据现场情况任意选择、更替。分单作用、双作用两种作用形式，适用于蝶阀、球阀、旋塞阀等做90°角行程的阀门控制。

单作用拨叉式气动执行器工作参数：

回转角度：0-90°

输出扭矩：双作用：600~260000Nm/弹簧复位：600~100000Nm

工作压力：气动：0.3-0.7MPa/液动：20MPa

工作温度：标准：-20~+80℃/高温：-15~+150℃/低温：-40~+80℃

单作用拨叉式气动执行器高强度、精小型设计：

全天候防护性中心箱体模块采用球墨铸铁材质、确保了足够的强度，活塞式及传动拨叉式提供了的扭矩输出特性。

单作用拨叉式气动执行器手动功能：

独立的侧向手动装置是阀门或者执行器非常重要的一个部件。我们有手动方式满足不同的需求。手动方式有丝杠，齿轮、离合式齿轮、液压手动等方案。

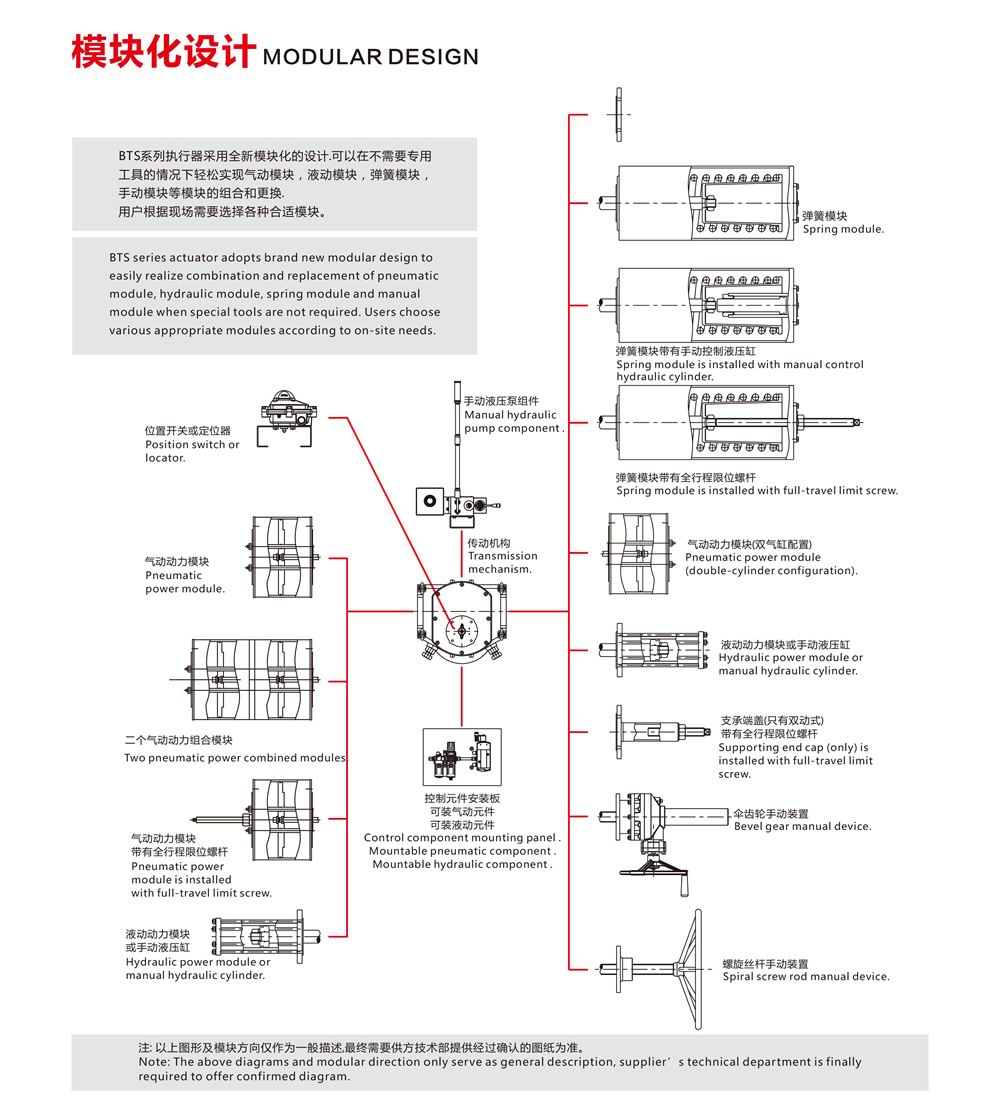

单作用拨叉式气动执行器模块设计：

采用了模块化设计，中间箱体有8个规格，气缸或者液压缸可以单面安装也可以双面安装。

需要紧急切断的工况，可以在箱体一侧安装一个弹簧复位模块。模块化设计的部件具有可替换,可仓储等特性，可以满足较短的供货周期。

单作用拨叉式气动执行器传动效率高：

经过精磨的活塞杆、导向杆以及自润滑的轴承保证限度地将输入的动力传递给阀门，大大提高传动效率，同时使得活塞杆的径向载荷最小。

单作用拨叉式气动执行器产品拓展:

可以提供多种驱动方式的阀门执行器，包括低气压、高气压气动、液动和气液联动等。

单作用拨叉式气动执行器控制方案：

气动控制系统是任何阀门和执行器的一个重要组成部分。在气路控制方面具丰富的经验，满足客户。有开关、调节和紧急切断等各方面的要求。气路系统可以安装在一个面板上或者控制箱内，可以安装在执行器上或者单独放置。

单作用拨叉式气动执行器弹簧模块：

带有特殊的锁紧螺母能够弹簧震动时松动或脱落，预装式弹簧模块，消除了意外释放的弹力。解除了潜在的危险，防止失误操作。该模块为创新设计，安全，方便拆卸及安装。利用弹簧空间，可以将手动控制液压缸，巧妙内藏。

单作用拨叉式气动执行器结构特点：

驱动轴的输出附件接口全部相同，符合NAMUR。所有NAMUR的附件均可快速方便连接安装。

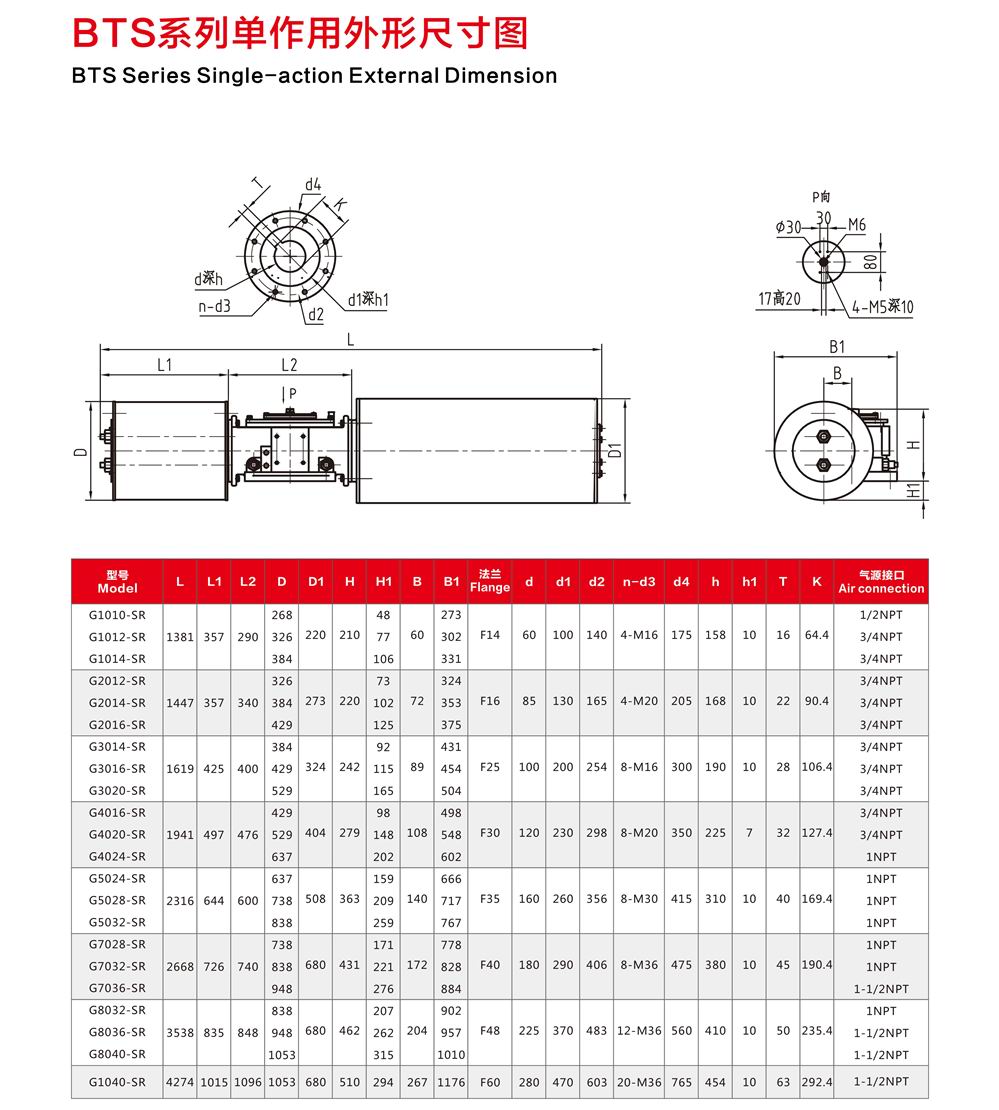

单作用拨叉式气动执行器外形尺寸图：

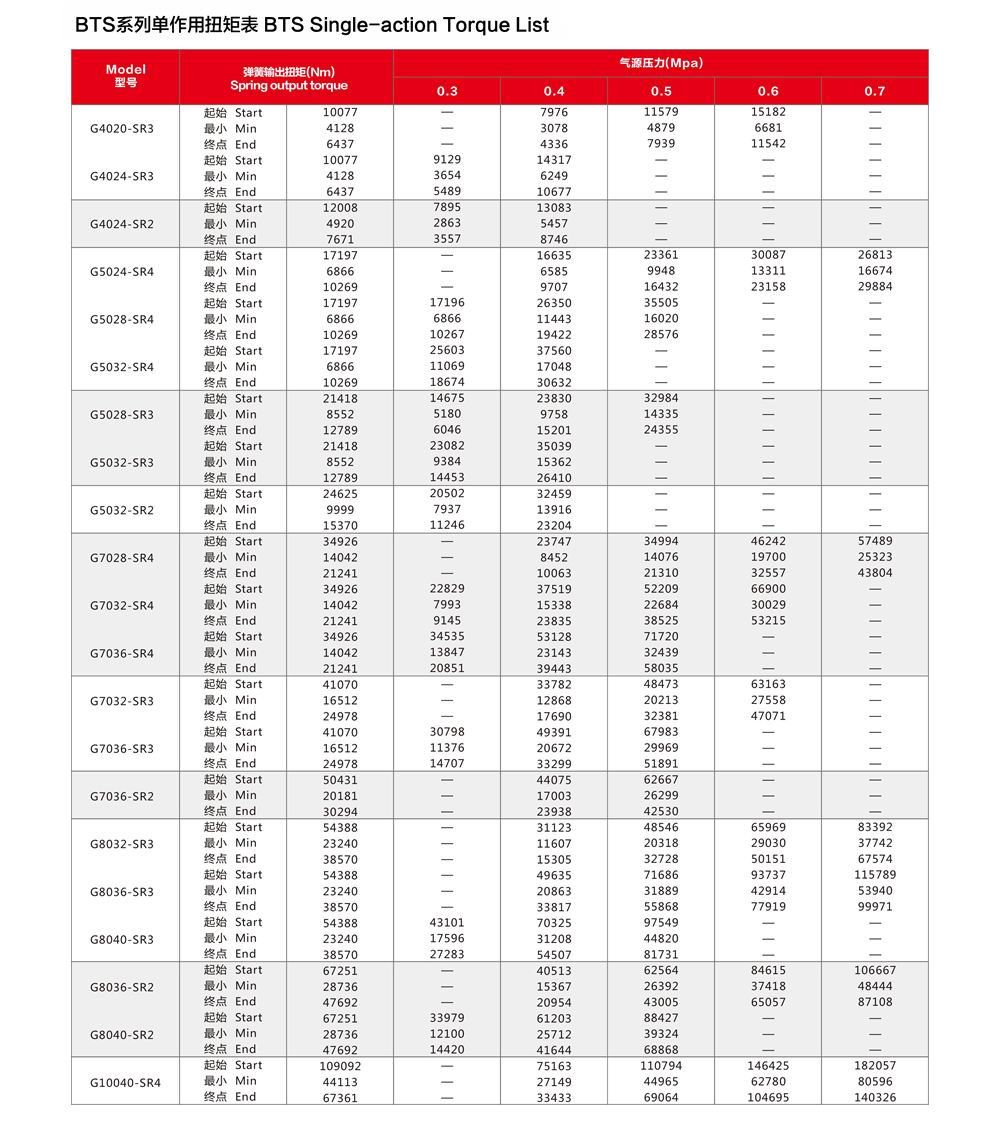

单作用拨叉式气动执行器扭矩表：

单作用拨叉式气动执行器防水防护：

符合|P66和|P67防护，各零部件的连接处均配有O型圈，能有效防止水分进入壳体内部，经受短时间浸水，用户根据场合需要进行选择。材质橡胶密封圈及PFA包裹密封圈满足工况使用。

双O形密封圈及导向环设计，确保气缸模块的稳定性及性。

单作用拨叉式气动执行器导杆滑块装置：

以导杆作为支撑，滑块滑动式推动拨叉转动输出轴，工作平稳，此设计主要有效缩减尺寸及重量。球面杆万向调节机构，即使弹簧轴和活塞轴的轴心线不对准的情况下，也能够通过球面杆自动调整。

单作用拨叉式气动执行器自润滑轴承：

采用低摩擦、长寿命复合材料，避免了金属与金属的直接接触，维修更换简单方便。

单作用拨叉式气动执行器阀门安装：

底部与阀门连接法兰的尺寸符合|SO 5211。

单作用拨叉式气动执行器机械限位：

两个独立的行程调节螺钉可以进行方便，精确±5°的调节开、关位置。

单作用拨叉式气动执行器传动箱模块：

可以提供G和GF两种传动箱模块。G传动箱能够提供起点和终点相同的输出力矩，更符合类似球阀的力矩需求，GF传动箱能够提供更大的起始输出扭矩，更符合类似蝶阀的力矩需求。

单作用拨叉式气动执行器内置拉杆：

更加体现整体性，拉杆不会腐蚀，使用寿命更长，而且还对活塞起了定位导向作用。
