不锈钢气动执行器-单作用-双作用

不锈钢气动执行器产品概述：

新型齿轮齿条式气动执行器综合了新技术，通过CAD三维模型创新优化设计，采用实用新型材料、新工艺，使产品的质量、性能更加可靠；多规格选型更经济实惠；产品全面符合新国际标准技术规范，满足现在和未来的需求。

不锈钢气动执行器产品特点：

1、齿轮齿条双活塞对称结构设计，动作快速平稳，精度高，输出功率大，通过简单的改变活塞装配位置可得到反方向旋转。

2、挤压的铝合金缸体，经精密加工的内孔和外部表面进行硬质阳极氧化处理（特殊情况下阳极氧化+特氟隆涂层），使用寿命更长，摩擦系数低。

3、一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。

4、组合式预符荷安全弹簧组，不论在装配过程或使用现场中，都能方便而安全的安装或增减弹簧数量。

5、外部侧面两个单独调节螺钉对于已安装在阀门上的执行器更是精确方便，调节阀开和阀关位置，如需全行程调节时则另外在两个端盖处配置较长调节螺钉。

6、多功能位置指示器，现场可视化指示，符合VID/VIE3845、NAMUR标准槽，能安装并输出所有附件，如限位开关盒、电气定位器、位置传感器等。

7、气源接口符合NRMAR标准，可直接安装NUMAR标准电磁阀。

8、齿条背面的复合材料轴瓦和活塞导向环以及输出轴的轴承等为防止金属对金属的摩擦，并且增加润滑,使其低摩擦、长寿命。

9、所有的紧固件均采用不锈钢材料，长期抗腐蚀。

10、连接部分符合全新国际标准规范ISO5211，DIN3337（F03-F25）使产安装具有互换性、通用性。

不锈钢气动执行器工作条件：

1、使用介质：压缩空气、无腐蚀性气体和油；

2、压力范围：双作用2～8巴（Bar），单作用2～8巴（Bar）

3、工作温度：标准型（使用丁腈橡胶O型圈）-20℃～+80℃ 低温型；

（使用硅橡胶O型圈） -40℃～+80℃ 高温型；

（使用氟橡胶O型圈） -20℃～+150℃

4、行程调整：在90°位置有±4°的可调范围；

5、润 滑：在正常工作条件下，不需添加润滑剂；

6、安 装：适合室内或室外安装；

7、最高使用压力：输入气压不超过10巴。

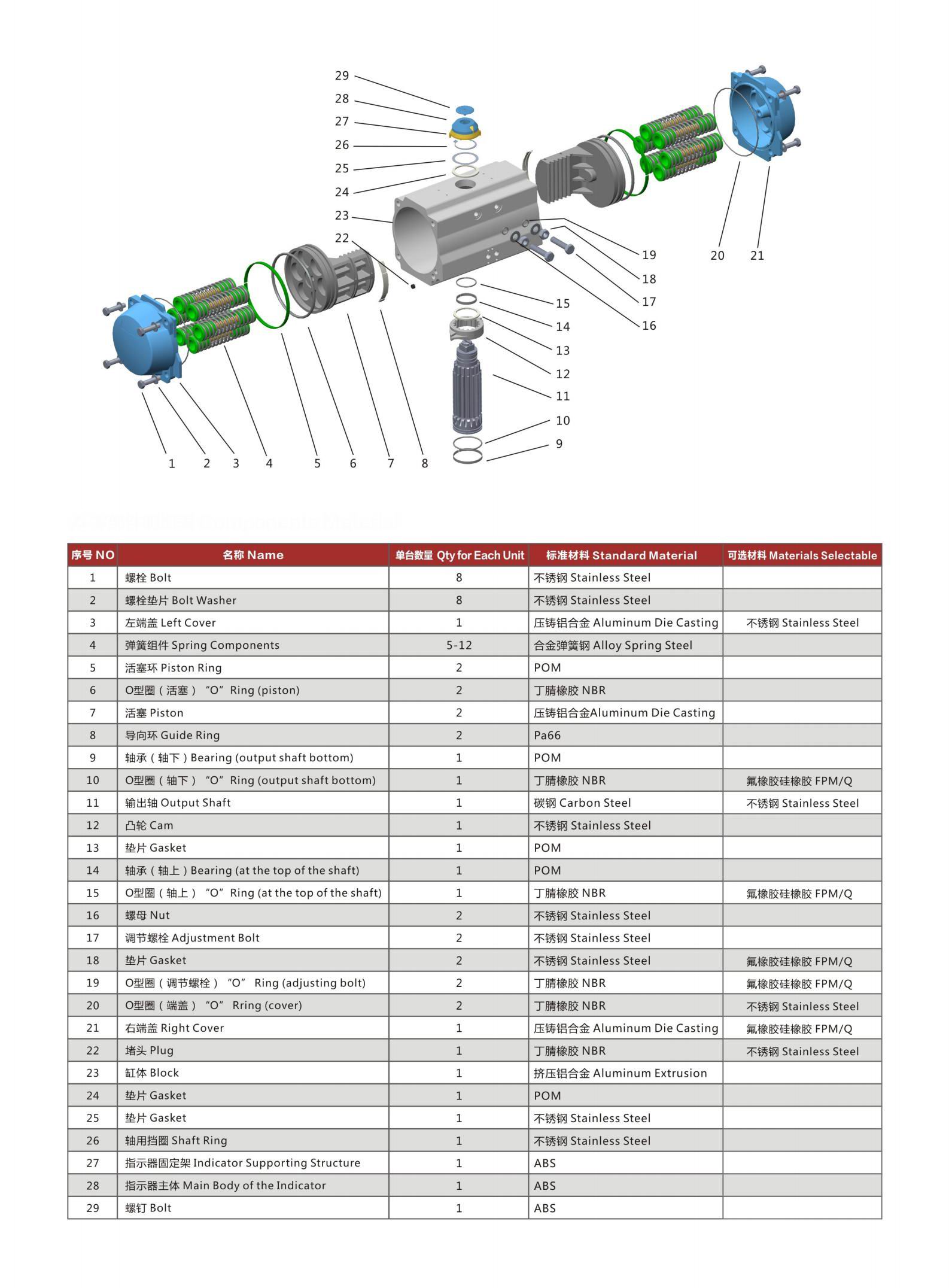

不锈钢气动执行器零部件明细表：

不锈钢气动执行器的选型：

在选用气动执行器前，请确认阀门扭矩。并在扭矩上增加安全值，水蒸汽或非润滑液体介质增加25%安全值；非润滑浆料液体介质增加30%安全值。

当选用阀门扭矩为210NM，气源压力只有5bar，介质为非润滑的水蒸汽，考虑到安全因素，增加25%安全值值即262NM，按双作用输出扭矩表查找气源压力在5bar时相应扭矩值。应选用277NM。
