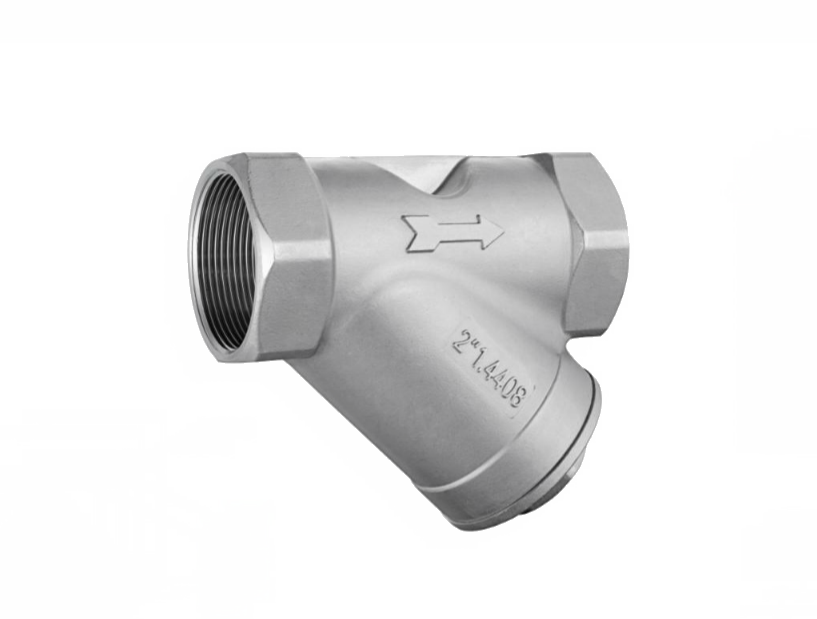

螺纹过滤器

螺纹过滤器-口径-压力-温度-材质

品牌：美国纳思品牌用途：过滤管道杂质

驱动方式：自动介质温度：85℃ 工作压差：0

适用介质：蒸汽压力环境：常压型号：NARS01TG

公称压力：PN55 介质温度：-10℃ — +120℃

连接形式：内螺纹式 (BSP、BSPT、NPT、G)

阀体材质：CF8/CF8M 密封材质：PTFE 外型尺寸：详看图纸

产品资料下载

螺纹过滤器作用：

螺纹过滤器安装在管路中的阀门前段，作用是将管道中的杂质清除，保证后续的管路和设备能够正常运行。

螺纹过滤器原理：

Y型过滤器内部有一个圆形的过滤筒，介质按照阀体上箭头指示进入时，介质通过过滤筒时，过滤筒会将介质中的杂质拦截在过滤筒内。

螺纹过滤器主要特点：

双层不锈钢过滤网

可适宜水平安装及垂直安装

安装维修简单，清洗过滤网方便

过滤网精度跟根据杂质大小选择

NPT、G、BSPT、RC等螺纹端供选择

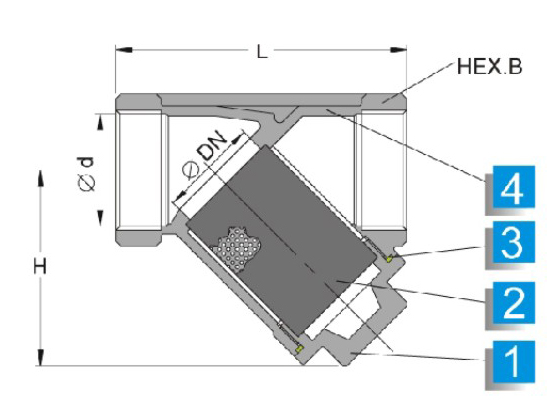

螺纹过滤器结构图：

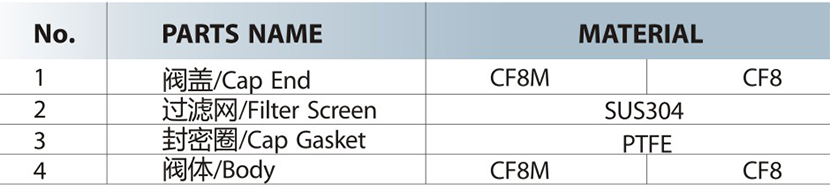

螺纹过滤器材料表：

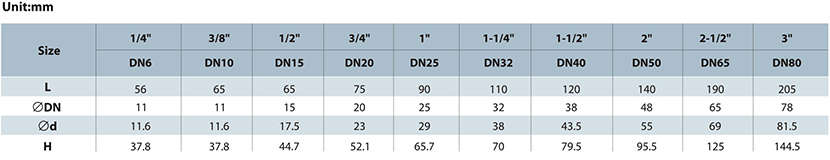

螺纹过滤器尺寸图：

螺纹过滤器标准：

设计标准：ASME B16.34

壁厚标准：ASME B16.34

螺纹标准：ASME B1.20.1,BS21

DIN 2999/259,ISO 228/1

JIS B 0203,ISO 7/1

检测标准：MSS SP-110，EN 12266
