不同进口止回阀安装位置有什么不同?
发布时间:2020-11-26 09:53:35

  进口止回阀因结构类型差异,在安装方式上的区别较大,因为适用范围问题,进口截止阀的安装位置不同。正确的安装方法对管道系统的正常运行有积极作用。

  进口止回阀根据其结构和安装方式可分:

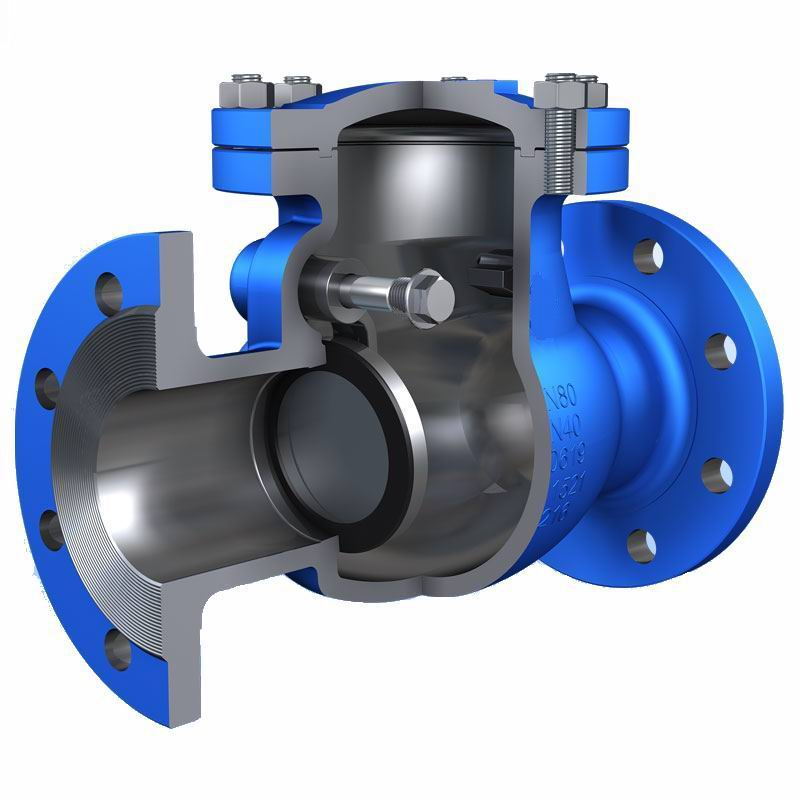

  一、旋启式止回阀:

  旋启式止回阀的阀瓣呈圆盘状,绕阀座通道的转轴作旋转运动,因阀内通道成流线形,流动阻力比升降式止回阀小,适用于低流速和流动不常变化的大口径场合,但不宜用于脉动流,其密封性能不及升降式。旋启式止回阀分单瓣式、双瓣式和多半式三种,这三种形式主要按阀门口径来分,目的是为了防止介质停止流动或倒流时,减弱水力冲击。

  二、升降式止回阀:

  阀瓣沿着阀体垂直中心线滑动的止回阀,升降式止回阀只能安装在水平管道上,在高压小口径止回阀上阀瓣可采用圆球。升降式止回阀的阀体形状与截止阀一样(可与截止阀通用),因此它的流体阻力系数较大。其结构与截止阀相似,阀体和阀瓣与截止阀相同。阀瓣上部和阀盖下部加工有导向套简,阀瓣导向简可在阀盏导向简内自由升降,当介质顺流时,阀瓣靠介质推力开启,当介质停流时,阀瓣靠自垂降落在阀座上,起阻止介质逆流作用。直通式升降止回阀介质进出口通道方向与阀座通道方向垂直;立式升降式止回阀,其介质进出口通道方向与阀座通道方向相同,其流动阻力较直通式小。

进口截止阀

  三、碟式止回阀:

  阀瓣围绕阀座内的销轴旋转的止回阀。碟式止回阀结构简单,只能安装在水平管道上,密封性较差。

  四、管道式止回阀:

  阀瓣沿着阀体中心线滑动的阀门。管道式止回阀是新出现的一种阀门,它的体积小,重量较轻,加工工艺性好,是止回阀发展方向之一。但流体阻力系数比旋启式止回阀略大。

  五、压紧式止回阀:

  这种阀门是做为锅炉给水和蒸汽切断用阀,它具有升降式止回阀和截止阀或角阀的综合机能。

  总结:升降式止回阀应安装在水平管道上,立式升降式止回阀应安装在管内介质自下而上流动的垂直管道上。旋启式止回阀应优先安装在水平管道上,也可安装在管内介质自下而上流动的垂直管道上;底阀应安装在离心泵吸人管的立管端;为降低泵出口切断阔的安装高度,可选用蝶形止回阀;泵出口与所连接管道直径不一致时,可选用异径止回阀。

  补充说明:

  一般都将进口止回阀装在泵出口,而气体止回阀最好装在泵进口。因为气体止回阀多为球形升降式,为了保证气体泵正常工作时密封球的稳定,防止装在出口时产生的阻力,装在垂直进口管上就可以让密封球处于静止状态,而当泵停止运转时,靠出口气体的返回作用,将密封球顶起进行密封。
