产品详情

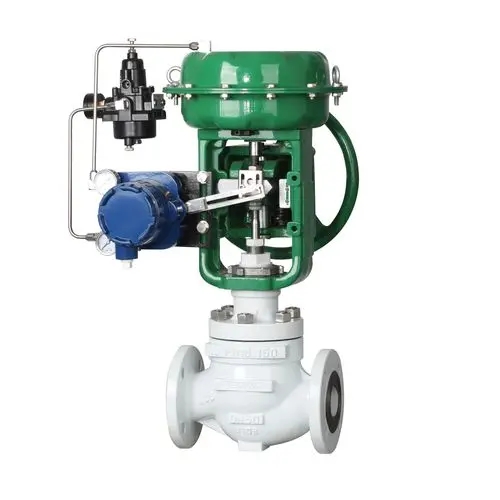

自力式压力调节阀

自力式压力调节阀分为自力式压力、压差和流量调节阀三个系列。自力式压力调节阀根据取压点位置分阀前和阀后两类,取压点在阀前时,用于调节阀前压力恒定;取压点在阀后时,用于调节阀后压力恒定。

产品资料下载

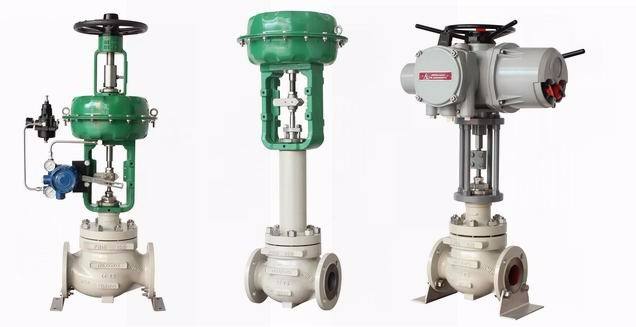

自力式压力调节阀|压力恒定|铸钢|美国纳思品牌

自力式压力调节阀分为自力式压力、压差和流量调节阀三个系列。自力式压力调节阀根据取压点位置分阀前和阀后两类,取压点在阀前时,用于调节阀前压力恒定;取压点在阀后时,用于调节阀后压力恒定。



自力式压力调节阀技术参数:

公称通径:DN15-DN800

连接类型:法兰

压力等级:PN1.6-PN6.4MPa



自力式压力调节阀主要零件材料:

阀体材质:铸钢WCB、不锈钢304、304L、316、316L

阀芯:(特殊可按用户提供)硬密封——不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti);软密封——不锈钢镶嵌橡胶圈

阀座:不锈钢

阀杆:不锈钢

膜盖:A3、A3钢涂四氟乙烯 不锈钢 填料:丁腈、乙炳、氟、耐油橡胶

法兰标准:ANSI、JIS、DIN、GB、JB



自力式温度调节阀按温度分为两种类型:

加热型工作原理:

温度调节阀是根据液体的不可压缩和热胀冷缩原理进行工作的。 加热用自力式温度调节阀,当被控对象温度低于设定温度时,温包内液体收缩,作用在执行器推杆上的力减小,阀芯部件在弹簧力的作用下使阀门打开,增加蒸汽和热油等加热介质的流量,使被控对象温度上升,直到被控对象温度到了设定值时,阀关闭,阀关闭后,被控对象温度下降,阀又打开,加热介质又进入热交换器,又使温度上升,这样使被控对象温度为恒定值。阀开度大小与被控对象实际温度和设定温度的差值有关。



冷却型工作原理:

冷却用自力式温度调节阀工作原理可参照加热用自力式温度调节阀,只是当阀芯部件在执行器与弹簧力作用下打开和关闭与温关阀相反,阀体内通过冷介质,主要应用于冷却装置中的温度控制。



自力式流量调节阀工作原理:

被控介质输入阀后,阀前压力通过控制管线输入下膜室,经节流阀节流后的压力输入上膜室,两者数据差称为有效压力。阀前压力作用在膜片上产生的推力与,经节流阀节流后的压力作用在膜片上产生的推力差与弹簧反力相平衡确定了阀芯与阀座的相对位置,从而确定了流经阀的流量。当流经阀的流量增加时,即压力差增加,结果两者分别作用在下、上膜室,使阀芯向阀座方向移动,从而改变了阀芯与阀座之间的流通面积,使压力差增加,增加后的压力差作用在膜片上的推力加上弹簧反力与阀前压力作用在膜片上的推力在新的位置产生平衡达到控制流量的目的。反之,同理。



自力式调节阀用于调节工业自动化过程控制领域中的介质流量、压力、温度、液位等工艺参数。根据自动化系统中的控制信号,自动调节阀门的开度,从而实现介质流量、压力、温度和液位的调节。



自力式流量调节阀主要特点:

1、自力式压力调节阀无需外加能源,能在无电无气的场合工作,既方便又节约能源。

2、压力分段范围细且互相交叉,调节精度高。

3、压力设定值在运行期间可连续设定。

4、对阀后压力调节,阀前压力与阀后压力之间比为10:1~10:8

5、橡胶膜片式检测,执行机构检测精度高、动作灵敏。

6、采用压力平衡机构,使调节阀反应灵敏,控制精确。
