三通角座阀

三通角座阀-气动-分流-混合-合流-换向

品牌三通角座阀共有三处通孔，主要作用是实现介质的换向、分流、或混合功能。连接方式有螺纹、卡箍等可根据现场需求选择。

三通角座阀工作原理：

阀门在非工作状态时，由于弹簧力的作用，阀门C端常闭，B端常开；当执行器活塞被压缩气体作用时，阀门C端打开，B端关闭。双作用形式时，靠压缩空气控制阀门开启与关闭。

三通角座阀技术参数：

管道压力：Max16bar (232psi)

控制压力：3-8bar (43.5-116psi)

控制介质：洁净的压缩空气或中性气体

阀体材质：CF8M

气缸材质：CF8

密封材质：PTFE

介质温度：-10℃ — +180℃ (PTFE常温型)

环境温度：-10℃ — +80℃

控制形式：单作用常闭，双作用常闭，双作用自由态

连接形式：螺纹式、快装式

适用介质：水、蒸汽、油、中性气体或液体，有机溶剂，酸碱溶液等

泄漏等级：DIN EN 12266 A级

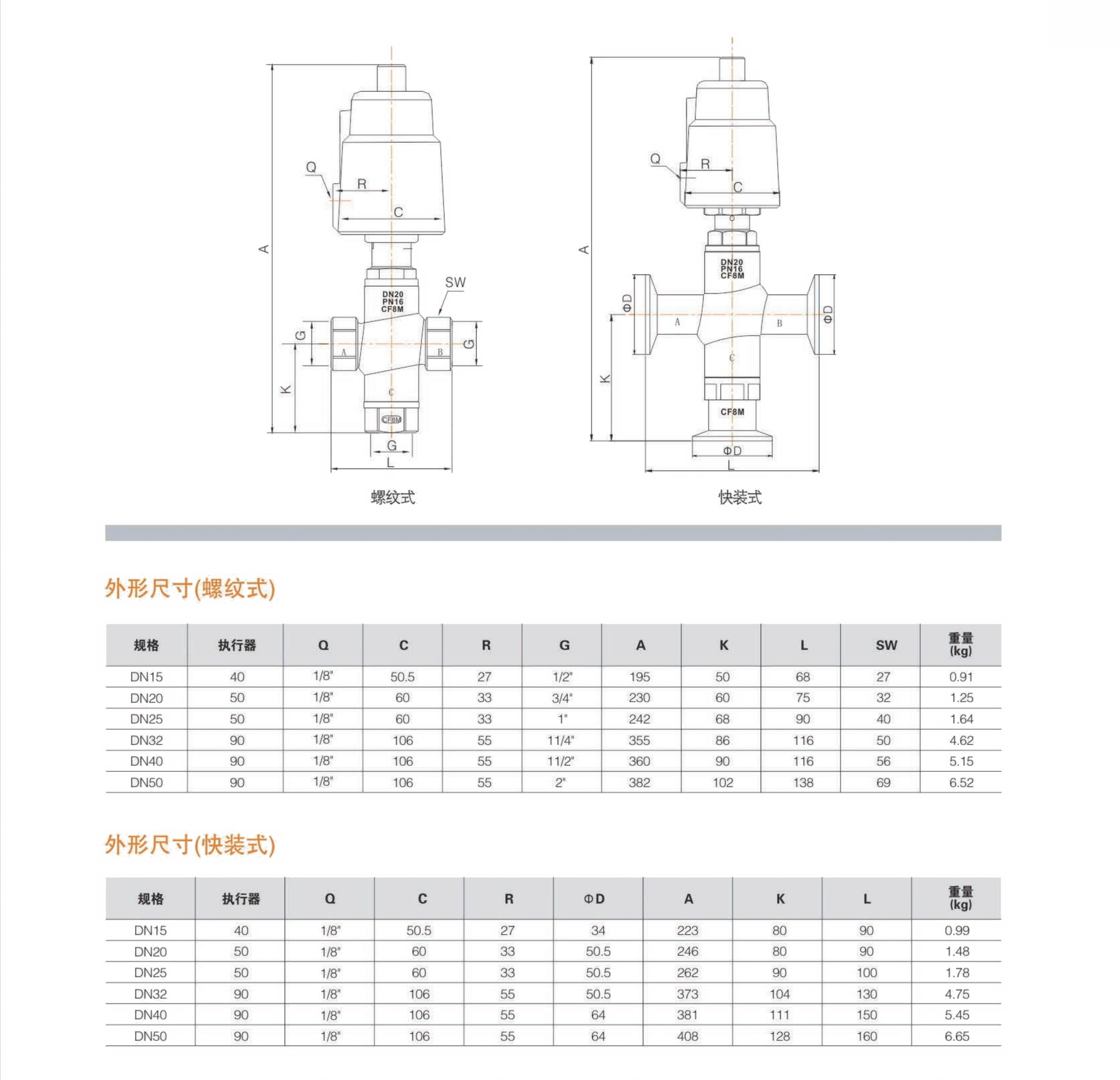

三通角座阀安装尺寸（螺纹、卡箍）：

三通角座阀结构示意图：

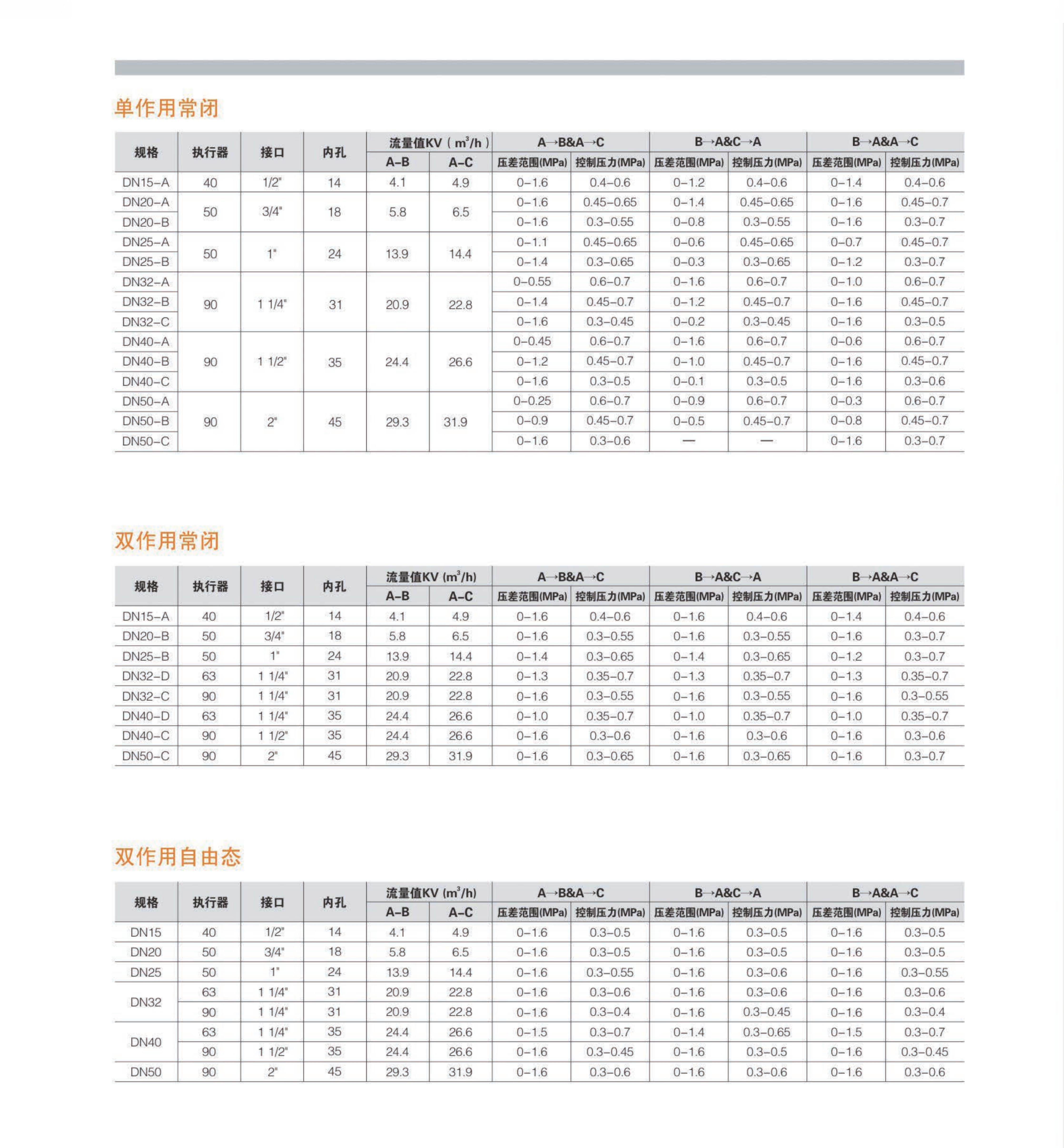

三通角座阀控制方式：
