蒸汽角座阀-过热蒸汽-饱和蒸汽-锅炉-化工

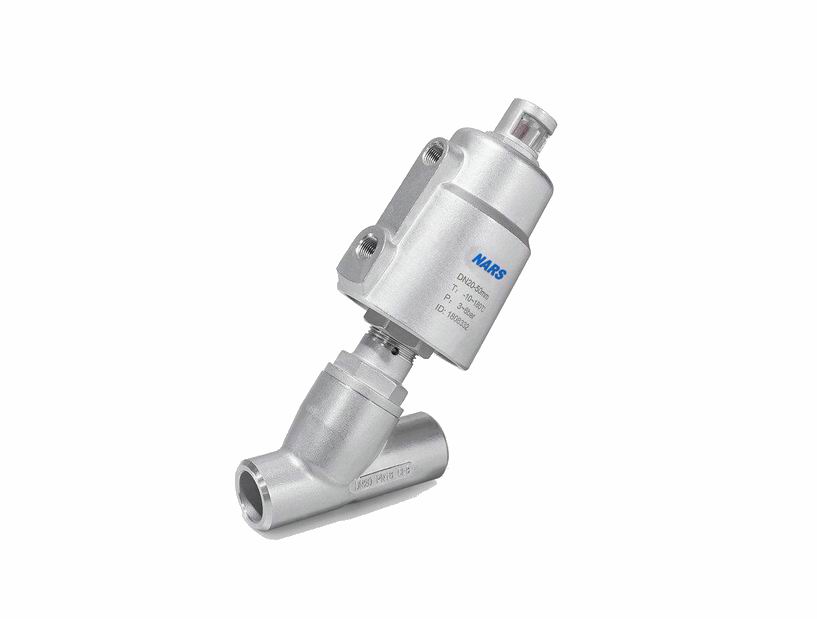

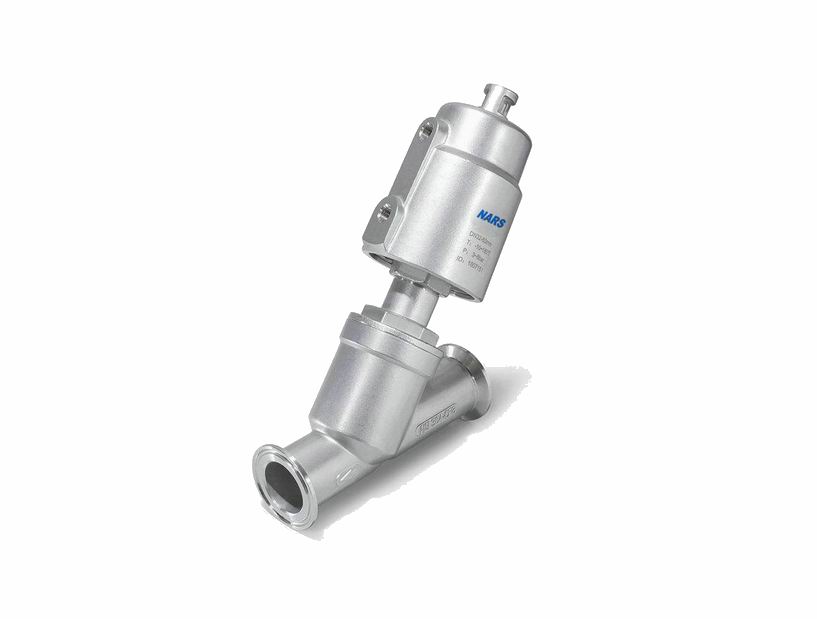

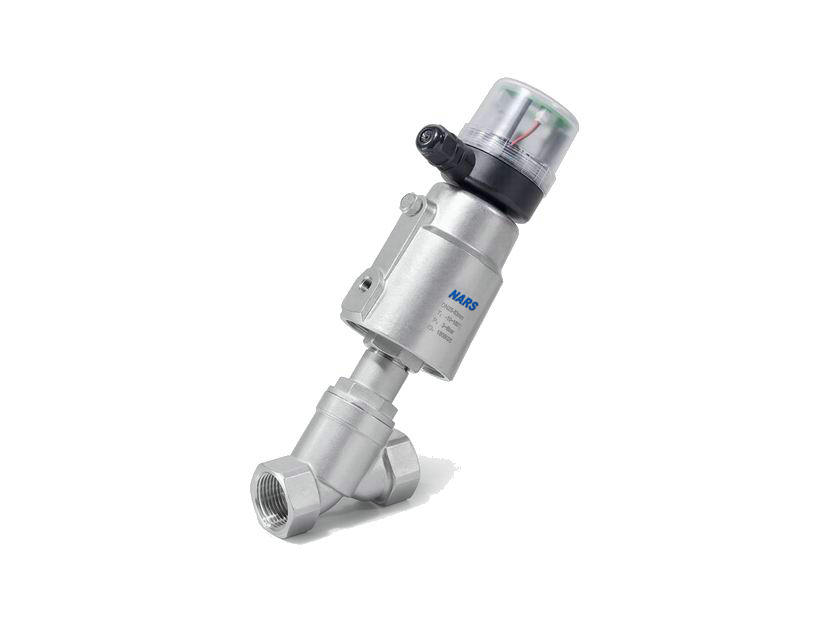

水用角座阀主要用于介质为蒸汽的管道中，例如饱和蒸汽，过热蒸汽。主要由气动执行器和Y型角座阀阀体组成。通过气动执行器气源控制来达到介质的接通、截断或者准确控制流量。准确滴加液体等作用。广泛应用于锅炉、啤酒饮料, 印染, 空分, 灌装, 化工, 灭菌, 泡塑设备, 环保等行业的蒸汽管道中。 具有耐高温、零泄漏等特点。

蒸汽角座阀技术参数：

管道压力：Max 16bar (232psi)

控制压力：3-8bar (43.5-116psi)

控制介质：洁净的压缩空气或中性气体

阀体材质：CF8M/CF8

密封材质：PTFE

气缸材质：CF8(40mm-90mm气缸)、AL(90mm-125mm气缸)

气缸尺寸：40mm，50mm，63mm，90mm，125mm

介质粘度：Max 600mm2/s

介质温度：-10℃ — +180℃ (PTFE常温型)  +25℃ — +220℃ (PTFE高温型)

环境温度：-10℃ — +80℃

控制形式：单作用常闭，常开，双作用常闭，双作用自由态

连接形式：螺纹式，焊接式，法兰式，快装式

泄漏等级：DIN EN 12266 A级

蒸汽角座阀气动执行器控制方式：

气动执行器控制方式分为单作用和双作用：

单作用（只需要接通一个气孔）；工作原理；根据弹簧复位达到开启和关闭的作用，分为常开型与常闭型。

单作用常闭型：气源管插入气缸下面的孔，通气打开，断气关闭

单作用常开型：气源管插入气缸上面的孔，通气关闭，断气打开

双作用（需要接通两个气孔）：给上面气孔通气，打开，关闭需要给下面气孔通气。

蒸汽角座阀气动执行器可选附件：

1、限位开关：远程反馈开关状态。

2、手动装置：特殊情况下紧急制动。

3、电磁阀：实现气动执行器开关控制。

4、定位器：调节流量、压力。

蒸汽角座阀特点：

1、流量大、流阻小、无水锤

2、Y 型设计，增加30%流量

3、阀杆自动校正，自润滑，免维护

4、气缸采用不锈钢材质，在恶劣的环境中更加优秀，可360°旋转。

蒸汽角座阀选型步骤：

1.阀门在设备或装置中的用途。工作条件：适用介质、工作压力、工作温度。

2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。

3.根据管线输送的介质、工作压力、工作温度确定所选的壳体和内件的材料。

4.控制角座阀开关、调节的方式：手动、电动、气动。
